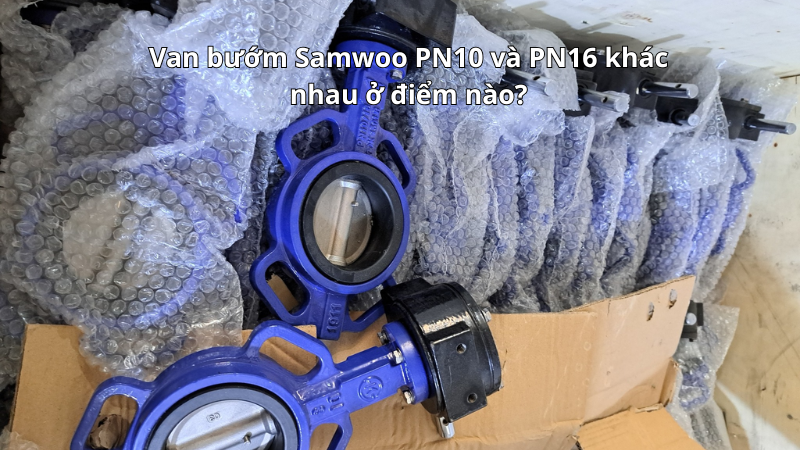

Van bướm Samwoo PN10 và PN16 khác nhau ở điểm nào?

Van bướm Samwoo PN10 và PN16 đều là dòng van bướm dùng để đóng mở dòng chảy trong hệ thống đường ống. Hai loại này có thể giống nhau về kiểu dáng, kích cỡ, kiểu kết nối hoặc cách vận hành, nhưng khác nhau ở cấp áp lực làm việc. Đây là yếu tố rất quan trọng khi chọn van cho hệ thống nước, PCCC, HVAC, trạm bơm hoặc xử lý nước.

Khi lựa chọn van bướm Samwoo cho công trình, khách hàng không nên chỉ hỏi van DN bao nhiêu, tay gạt hay tay quay, wafer hay mặt bích. Cần kiểm tra rõ van dùng cấp áp lực PN10 hay PN16 để đảm bảo phù hợp với áp lực thực tế của hệ thống.

Van bướm Samwoo PN10 và PN16 là gì?

Van bướm Samwoo PN10 là dòng van bướm có cấp áp lực danh nghĩa khoảng 10 bar. Dòng này thường được dùng trong các hệ thống nước, HVAC, cấp thoát nước và xử lý nước có áp lực phổ thông, không quá cao và ít dao động mạnh.

Van bướm Samwoo PN16 là dòng van bướm có cấp áp lực danh nghĩa khoảng 16 bar. Dòng này phù hợp hơn với các hệ thống có áp lực cao hơn, tuyến ống chính, trạm bơm, PCCC hoặc những công trình cần biên độ an toàn áp lực tốt hơn.

Hiểu đơn giản, PN10 và PN16 không phải là tên model van, mà là cấp áp lực thiết kế của van. Cùng là van bướm Samwoo DN100, nhưng nếu một loại là PN10 và một loại là PN16 thì khả năng chịu áp, tiêu chuẩn kết nối và phạm vi sử dụng có thể khác nhau.

Điểm khác nhau chính giữa van bướm Samwoo PN10 và PN16

Khác biệt lớn nhất giữa hai loại là khả năng chịu áp lực. PN16 chịu được áp lực danh nghĩa cao hơn PN10. Tuy nhiên, khi lựa chọn thực tế, khách hàng không nên hiểu đơn giản là PN16 luôn tốt hơn PN10. Loại phù hợp nhất là loại đúng với áp lực, bản vẽ và điều kiện vận hành của hệ thống.

Khác nhau về áp lực làm việc

Van bướm Samwoo PN10 phù hợp với hệ thống có áp lực làm việc thấp đến trung bình. Đây là lựa chọn kinh tế cho các hệ nước thông thường, HVAC, nước tuần hoàn, cấp thoát nước hoặc xử lý nước áp lực không cao.

Van bướm Samwoo PN16 phù hợp với hệ thống có áp lực cao hơn hoặc có khả năng dao động áp. Trong các hệ có máy bơm, đường ống dài, PCCC hoặc tuyến ống chính, PN16 thường được cân nhắc nhiều hơn để tăng độ an toàn.

Nếu áp lực vận hành bình thường của hệ thống đã gần giới hạn PN10, không nên cố chọn PN10 chỉ để tiết kiệm chi phí. Khi có áp lực tăng đột ngột, búa nước hoặc bơm khởi động, van có thể chịu tải lớn hơn mức vận hành thông thường.

Khác nhau về độ an toàn khi vận hành

Van bướm PN16 thường cho cảm giác an toàn hơn trong các hệ thống có áp lực biến động. Với trạm bơm, hệ PCCC hoặc các tuyến ống quan trọng, việc chọn PN16 giúp tạo biên độ dự phòng tốt hơn so với PN10.

Trong khi đó, van PN10 vẫn hoàn toàn phù hợp nếu hệ thống được thiết kế cho áp lực thấp, vận hành ổn định và không có yêu cầu kỹ thuật cao hơn. Chọn đúng PN10 trong hệ phù hợp sẽ giúp tiết kiệm chi phí mà vẫn đảm bảo hiệu quả sử dụng.

Khác nhau về tiêu chuẩn mặt bích

Khi chọn van bướm Samwoo PN10 hoặc PN16, cần kiểm tra tiêu chuẩn mặt bích của đường ống. Đây là điểm nhiều khách hàng hay bỏ qua.

Nếu đường ống, mặt bích và bản vẽ đang dùng tiêu chuẩn PN16, van cũng nên đồng bộ PN16. Nếu hệ thống dùng PN10, cần chọn van phù hợp với tiêu chuẩn đó. Trường hợp chọn sai tiêu chuẩn, có thể xảy ra tình trạng lệch lỗ bulong, không lắp được hoặc lắp không kín.

Với van bướm dạng wafer hoặc lug, tiêu chuẩn mặt bích càng cần kiểm tra kỹ vì van được lắp kẹp giữa hai mặt bích. Nếu mặt bích không đồng bộ, quá trình lắp đặt sẽ rất dễ phát sinh lỗi.

Khác nhau về chi phí đầu tư

Thông thường, van bướm Samwoo PN16 có thể có chi phí cao hơn PN10 tùy kích cỡ, kiểu kết nối và thiết kế sản phẩm. Điều này dễ hiểu vì cấp áp lực cao hơn thường yêu cầu độ chắc chắn và khả năng làm việc cao hơn.

Tuy nhiên, không nên chỉ nhìn vào giá để chọn. Nếu hệ thống chỉ cần PN10, chọn PN10 là hợp lý và kinh tế. Nếu hệ thống cần PN16 mà chọn PN10 để giảm chi phí ban đầu, rủi ro về rò rỉ, hư hỏng hoặc không đạt nghiệm thu có thể lớn hơn nhiều.

Bảng so sánh van bướm Samwoo PN10 và PN16

Bảng trên cho thấy PN10 và PN16 không chỉ khác nhau ở con số áp lực, mà còn ảnh hưởng đến cách chọn, chi phí và mức độ phù hợp với từng hệ thống.

Khi nào nên chọn van bướm Samwoo PN10?

Van bướm Samwoo PN10 phù hợp với các hệ thống có áp lực làm việc không quá cao, ít dao động và không yêu cầu biên độ an toàn quá lớn.

Nên chọn van bướm Samwoo PN10 trong các trường hợp sau:

• Hệ thống cấp nước sạch áp lực phổ thông.
• Hệ thống HVAC, chiller, nước tuần hoàn có áp lực ổn định.
• Hệ thống cấp thoát nước công trình.
• Hệ xử lý nước áp lực thấp đến trung bình.
• Đường ống không có bơm áp lực lớn.
• Công trình cần tối ưu chi phí nhưng vẫn đúng thông số thiết kế.
• Bản vẽ hoặc yêu cầu kỹ thuật chỉ định PN10.
• Mặt bích đường ống đang dùng tiêu chuẩn PN10.

Với các hệ thống này, PN10 là lựa chọn kinh tế và thực tế. Điều quan trọng là phải đảm bảo áp lực vận hành thực tế không vượt quá khả năng làm việc của van.

Khi nào nên chọn van bướm Samwoo PN16?

Van bướm Samwoo PN16 nên được lựa chọn khi hệ thống có áp lực cao hơn, có bơm, có nguy cơ dao động áp hoặc yêu cầu kỹ thuật nghiêm ngặt hơn.

Nên chọn van bướm Samwoo PN16 trong các trường hợp sau:

• Hệ thống PCCC theo bản vẽ yêu cầu PN16.
• Trạm bơm có áp lực làm việc cao hơn hệ nước thông thường.
• Tuyến ống chính cần độ an toàn tốt hơn.
• Hệ thống có nguy cơ búa nước hoặc áp lực tăng đột ngột.
• Áp lực vận hành thực tế gần giới hạn PN10.
• Công trình yêu cầu nghiệm thu kỹ thuật rõ ràng.
• Đường ống, mặt bích và thiết bị liên quan đang dùng PN16.
• Chủ đầu tư muốn tăng biên độ an toàn cho hệ thống.

Với các vị trí quan trọng, việc chọn PN16 có thể giúp giảm rủi ro hơn so với chọn PN10 chỉ vì giá thấp hơn.

Có nên chọn PN16 thay PN10 cho chắc không?

Nhiều khách hàng có thói quen chọn PN16 thay PN10 để “cho chắc”. Cách làm này không sai nếu ngân sách cho phép và hệ thống có yêu cầu an toàn cao hơn. Tuy nhiên, không phải công trình nào cũng cần PN16.

Nếu hệ thống được thiết kế PN10, áp lực thấp, ít dao động và không có yêu cầu đặc biệt, chọn PN10 là đủ và hợp lý. Việc chọn PN16 trong trường hợp này có thể làm tăng chi phí mà không mang lại nhiều lợi ích thực tế.

Ngược lại, nếu hệ thống có máy bơm, áp lực thay đổi, PCCC hoặc tuyến ống quan trọng, PN16 là lựa chọn đáng cân nhắc hơn. Đặc biệt khi áp lực vận hành thực tế đã gần PN10, nên chọn PN16 để có khoảng an toàn tốt hơn.

Cách chọn đúng là dựa vào áp lực thực tế và bản vẽ thiết kế, không chọn theo cảm tính.

Van bướm Samwoo PN10 và PN16 dùng cho hệ thống nào?

Mỗi cấp áp lực sẽ phù hợp với từng nhóm hệ thống khác nhau. Việc hiểu đúng ứng dụng giúp khách hàng tránh chọn thừa hoặc chọn thiếu áp.

Hệ thống cấp nước

Với hệ thống cấp nước thông thường, van bướm Samwoo PN10 thường có thể đáp ứng nếu áp lực không cao. Tuy nhiên, nếu là tuyến ống chính, trạm tăng áp hoặc hệ có bơm công suất lớn, PN16 nên được cân nhắc.

Hệ thống PCCC

Hệ PCCC thường yêu cầu áp lực ổn định và có thể phát sinh áp lực cao khi bơm chữa cháy hoạt động. Vì vậy, PN16 thường được ưu tiên hơn, tùy theo hồ sơ thiết kế và yêu cầu nghiệm thu.

Hệ thống HVAC

Trong hệ HVAC, nước lạnh, nước nóng, nước tuần hoàn hoặc chiller, PN10 có thể phù hợp với nhiều vị trí phổ thông. Tuy nhiên, với hệ lớn, bơm tuần hoàn áp lực cao hoặc tuyến ống chính, cần kiểm tra xem bản vẽ yêu cầu PN10 hay PN16.

Trạm bơm

Trạm bơm là nơi áp lực có thể biến động khi bơm khởi động, dừng hoặc chạy luân phiên. Nếu van bướm Samwoo lắp tại vị trí sau bơm, tuyến chính hoặc cụm thiết bị quan trọng, PN16 thường an toàn hơn PN10.

Hệ thống xử lý nước

Với hệ xử lý nước áp lực thấp đến trung bình, PN10 có thể phù hợp. Nếu hệ thống có bơm áp cao, đường ống dài hoặc áp lực biến động, PN16 nên được kiểm tra thêm.

Những lỗi thường gặp khi chọn van bướm Samwoo PN10, PN16

Nhiều lỗi phát sinh trong quá trình lắp đặt không phải do van kém chất lượng, mà do chọn sai cấp áp lực hoặc sai tiêu chuẩn kết nối.

Một số lỗi thường gặp gồm:

• Chỉ hỏi van DN bao nhiêu mà không nói rõ PN10 hay PN16.
• Chọn PN10 cho hệ thống có áp lực gần hoặc vượt mức cho phép.
• Không tính đến áp lực tăng đột ngột khi bơm khởi động.
• Không xem xét hiện tượng búa nước trong đường ống.
• Chọn van PN16 nhưng mặt bích đường ống không đồng bộ.
• Nhầm tiêu chuẩn mặt bích, dẫn đến lệch lỗ bulong.
• Chọn theo hàng có sẵn mà không đối chiếu bản vẽ.
• Chỉ so sánh giá mà không kiểm tra điều kiện vận hành.
• Không kiểm tra nhiệt độ và gioăng làm kín.
• Dùng chung một cấp áp lực cho mọi vị trí trong hệ thống.

Để tránh lỗi, khi đặt mua van nên cung cấp đầy đủ thông tin: loại van, kích cỡ DN, áp lực PN, kiểu kết nối, môi trường sử dụng, nhiệt độ và vị trí lắp đặt.

Cách kiểm tra trước khi mua van bướm Samwoo PN10 hoặc PN16

Trước khi mua van bướm Samwoo, khách hàng nên kiểm tra theo các bước đơn giản sau.

Kiểm tra bản vẽ hoặc yêu cầu kỹ thuật

Nếu công trình có bản vẽ, hãy xem rõ yêu cầu van là PN10 hay PN16. Đây là cơ sở quan trọng nhất, nhất là với hệ PCCC, trạm bơm hoặc dự án cần nghiệm thu.

Kiểm tra áp lực vận hành thực tế

Nếu không có bản vẽ, cần biết hệ thống đang làm việc ở áp lực bao nhiêu bar. Nếu áp lực thấp và ổn định, PN10 có thể phù hợp. Nếu áp lực cao hơn hoặc dao động, nên cân nhắc PN16.

Kiểm tra tiêu chuẩn mặt bích

Van bướm cần lắp đúng với mặt bích đường ống. Vì vậy, cần xác định mặt bích hiện tại là PN10, PN16 hay tiêu chuẩn khác. Không nên đặt hàng khi chưa rõ tiêu chuẩn kết nối.

Kiểm tra môi trường sử dụng

Nếu hệ thống dùng nước sạch, nước kỹ thuật, nước tuần hoàn thì lựa chọn có thể đơn giản hơn. Nếu dùng nước nóng, nước thải hoặc môi trường có hóa chất nhẹ, cần kiểm tra thêm gioăng và vật liệu van.

Kiểm tra vị trí lắp đặt

Van lắp ở nhánh phụ, tuyến chính, sau bơm hay hệ PCCC sẽ ảnh hưởng đến lựa chọn PN. Vị trí càng quan trọng, càng nên chọn theo đúng bản vẽ và có biên độ an toàn phù hợp.

Van bướm Samwoo PN10, PN16 có liên quan đến kiểu wafer, lug, mặt bích không?

Có liên quan, nhưng đây là hai nhóm thông tin khác nhau. PN10, PN16 là cấp áp lực. Còn wafer, lug, mặt bích là kiểu kết nối của van.

Ví dụ, một van bướm Samwoo có thể là:

• Van bướm wafer Samwoo PN10.
• Van bướm wafer Samwoo PN16.
• Van bướm lug Samwoo PN10.
• Van bướm lug Samwoo PN16.
• Van bướm mặt bích Samwoo PN10.
• Van bướm mặt bích Samwoo PN16.

Vì vậy, khi hỏi mua hàng cần nói đủ cả hai thông tin: kiểu kết nối và cấp áp lực. Nếu chỉ nói “van bướm DN100”, đơn vị bán hàng sẽ khó xác định chính xác sản phẩm phù hợp.

Lưu ý khi lắp đặt van bướm Samwoo PN10 và PN16

Dù chọn PN10 hay PN16, việc lắp đặt đúng kỹ thuật vẫn rất quan trọng. Van đúng áp lực nhưng lắp sai vẫn có thể rò rỉ hoặc nhanh hỏng.

Một số lưu ý cần nhớ:

• Kiểm tra đúng kích cỡ DN trước khi lắp.
• Đối chiếu PN của van với mặt bích đường ống.
• Làm sạch bề mặt mặt bích trước khi lắp.
• Không ép van vào hệ thống nếu lỗ bulong không trùng.
• Đặt van đúng tâm giữa hai mặt bích.
• Mở hé đĩa van khi căn chỉnh để tránh cạ vào mặt bích.
• Siết bulong đều lực theo đường chéo.
• Không siết lệch một bên làm biến dạng gioăng.
• Chạy thử áp lực sau khi lắp.
• Kiểm tra rò rỉ trước khi vận hành chính thức.

Nếu hệ thống có nhiều cặn bẩn, khách hàng nên cân nhắc lắp thêm lọc Y Samwoo tại vị trí phù hợp để bảo vệ van, bơm, đồng hồ nước và các thiết bị phía sau.

Kết luận

Van bướm Samwoo PN10 và PN16 khác nhau chủ yếu ở cấp áp lực làm việc. PN10 phù hợp với các hệ thống áp lực phổ thông như cấp nước, HVAC, xử lý nước và cấp thoát nước thông thường. PN16 phù hợp hơn với hệ PCCC, trạm bơm, tuyến ống chính, hệ có áp lực cao hơn hoặc có nguy cơ dao động áp.

Không nên chọn PN10 chỉ vì giá rẻ nếu hệ thống cần PN16. Cũng không nhất thiết phải chọn PN16 nếu bản vẽ và áp lực thực tế chỉ yêu cầu PN10. Lựa chọn đúng là lựa chọn phù hợp với áp lực vận hành, tiêu chuẩn mặt bích, môi trường sử dụng và yêu cầu kỹ thuật của công trình.

Khi mua van bướm Samwoo, khách hàng nên cung cấp đầy đủ thông tin gồm kích cỡ DN, cấp áp lực PN10 hoặc PN16, kiểu kết nối wafer – lug – mặt bích, kiểu vận hành, môi trường sử dụng và vị trí lắp đặt để được tư vấn chính xác hơn.
