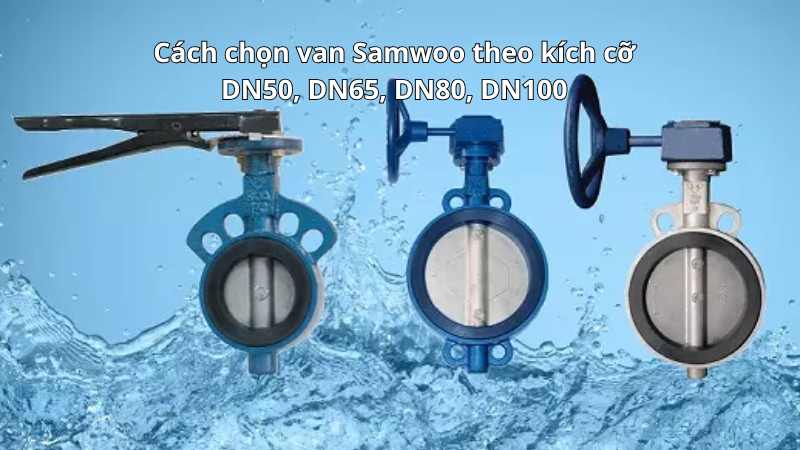

Cách chọn van Samwoo theo kích cỡ DN50, DN65, DN80, DN100

Khi mua van Samwoo cho hệ thống nước, PCCC, HVAC, trạm bơm hoặc xử lý nước, kích cỡ DN là thông tin đầu tiên cần xác định. Cùng một loại van như van bướm, van cổng, van 1 chiều hay lọc Y, nếu chọn sai kích cỡ DN thì sản phẩm có thể không lắp vừa đường ống, lệch mặt bích, sai lưu lượng hoặc phải đổi trả, gây chậm tiến độ công trình.

Khi lựa chọn van Samwoo chính hãng, khách hàng cần hiểu DN50, DN65, DN80, DN100 là kích cỡ danh nghĩa của đường ống và van. Đây không phải lúc nào cũng là đường kính đo thực tế bằng thước, mà là quy ước kỹ thuật để đồng bộ giữa van, mặt bích, đường ống và phụ kiện lắp đặt.

Bài viết dưới đây sẽ hướng dẫn cách chọn van Samwoo theo các kích cỡ phổ biến DN50, DN65, DN80 và DN100 để khách hàng dễ hình dung hơn khi đặt mua cho công trình.

Kích cỡ DN trong van Samwoo là gì?

DN là viết tắt của “Diameter Nominal”, hiểu đơn giản là đường kính danh nghĩa của đường ống, van hoặc phụ kiện. Khi nói van Samwoo DN50, DN65, DN80 hay DN100, tức là van được thiết kế để lắp cho hệ đường ống có kích cỡ danh nghĩa tương ứng.

Trong thực tế, DN thường được dùng chung với các thông tin khác như:

• Loại van: van bướm, van cổng, van 1 chiều, lọc Y.
• Áp lực: PN10, PN16.
• Kiểu kết nối: mặt bích, wafer, lug, nối ren.
• Vật liệu: gang, inox, thép hoặc cao su tùy dòng sản phẩm.
• Môi trường sử dụng: nước, PCCC, HVAC, xử lý nước, trạm bơm.

Vì vậy, khi hỏi mua van Samwoo, khách hàng không nên chỉ nói “cho tôi van DN80”, mà nên nói đầy đủ hơn: van loại gì, DN bao nhiêu, PN bao nhiêu, kết nối kiểu gì và dùng cho hệ thống nào.

Bảng quy đổi nhanh DN50, DN65, DN80, DN100

Bảng dưới đây giúp khách hàng dễ hình dung kích cỡ DN thường tương đương với hệ inch phổ biến.

Lưu ý: Đây là cách gọi phổ biến để khách hàng dễ hình dung. Khi lắp đặt thực tế, vẫn cần đối chiếu theo tiêu chuẩn ống, mặt bích và bản vẽ kỹ thuật của công trình.

Van Samwoo DN50 dùng cho hệ thống nào?

Van Samwoo DN50 là kích cỡ khá phổ biến trong các hệ thống đường ống vừa và nhỏ. Đây là size thường gặp ở các nhánh cấp nước, cụm bơm nhỏ, hệ HVAC, đường ống kỹ thuật và một số vị trí phụ trong công trình.

DN50 tương đương khoảng 2 inch, phù hợp với các tuyến ống không quá lớn nhưng vẫn cần van công nghiệp có kết nối chắc chắn. Ở kích cỡ này, khách hàng có thể gặp nhiều dòng sản phẩm như van bướm Samwoo DN50, van cổng Samwoo DN50, van 1 chiều Samwoo DN50 hoặc lọc Y Samwoo DN50.

Khi nào nên chọn DN50?

Nên chọn van Samwoo DN50 khi:

• Đường ống thực tế là DN50 hoặc 2 inch.
• Hệ thống là nhánh cấp nước vừa và nhỏ.
• Vị trí cần đóng mở, chống chảy ngược hoặc lọc cặn trên tuyến ống DN50.
• Lắp cho cụm bơm nhỏ, nhánh HVAC, nước tuần hoàn hoặc nước kỹ thuật.
• Bản vẽ công trình yêu cầu kích cỡ DN50.

Lưu ý khi chọn DN50

Với DN50, khách hàng cần kiểm tra kỹ kiểu kết nối. Một số sản phẩm DN50 có thể có dạng mặt bích, wafer hoặc nối ren tùy dòng van. Không nên chỉ nhìn kích cỡ mà bỏ qua kiểu kết nối, vì van DN50 nối ren không thể thay trực tiếp cho van DN50 mặt bích nếu hệ thống không tương thích.

Van Samwoo DN65 dùng cho hệ thống nào?

Van Samwoo DN65 tương đương khoảng 2.1/2 inch, thường dùng cho các tuyến ống có lưu lượng lớn hơn DN50 nhưng chưa tới nhóm DN80. Đây là kích cỡ xuất hiện trong hệ cấp nước, PCCC, HVAC, trạm bơm nhỏ đến trung bình và các nhánh kỹ thuật trong nhà máy.

DN65 đôi khi dễ bị nhầm với DN50 hoặc DN80 nếu khách hàng chỉ đo sơ bộ bên ngoài đường ống. Vì vậy, khi chọn van DN65, nên kiểm tra theo bản vẽ hoặc thông số mặt bích để tránh đặt nhầm size.

Khi nào nên chọn DN65?

Nên chọn van Samwoo DN65 khi:

• Đường ống hoặc bản vẽ ghi rõ DN65.
• Hệ thống cần lưu lượng lớn hơn DN50.
• Vị trí lắp nằm trên nhánh chính hoặc nhánh phụ cỡ trung bình.
• Cụm bơm, PCCC hoặc HVAC yêu cầu đúng size DN65.
• Cần thay thế van cũ có thông số DN65 trên thân van hoặc mặt bích.

Lưu ý khi chọn DN65

DN65 là kích cỡ cần kiểm tra kỹ vì không phổ biến bằng DN50, DN80 hoặc DN100 trong một số hệ thống. Khi đặt hàng, khách hàng nên gửi ảnh van cũ, ảnh mặt bích hoặc bản vẽ để đơn vị cung cấp xác nhận đúng kích cỡ, tránh nhầm với DN50 hoặc DN80.

Van Samwoo DN80 dùng cho hệ thống nào?

Van Samwoo DN80 tương đương khoảng 3 inch, là kích cỡ rất phổ biến trong hệ thống nước, PCCC, HVAC, xử lý nước và trạm bơm. Đây là size thường gặp ở các tuyến ống chính cỡ vừa, nhánh cấp nước lớn hơn hoặc cụm thiết bị có lưu lượng tương đối cao.

Ở DN80, các dòng van bướm Samwoo, van cổng Samwoo, van 1 chiều Samwoo và lọc Y Samwoo thường được sử dụng khá nhiều. Kích cỡ này đủ lớn để cần quan tâm đến áp lực PN10, PN16, tiêu chuẩn mặt bích và không gian lắp đặt.

Khi nào nên chọn DN80?

Nên chọn van Samwoo DN80 khi:

• Đường ống là DN80 hoặc 3 inch.
• Hệ thống yêu cầu lưu lượng lớn hơn DN65.
• Lắp trên tuyến ống cấp nước, PCCC, HVAC hoặc xử lý nước.
• Cụm bơm có đầu ra hoặc đầu vào tương ứng DN80.
• Bản vẽ yêu cầu van kích cỡ DN80.

Lưu ý khi chọn DN80

Với DN80, nếu chọn van bướm Samwoo, cần kiểm tra rõ kiểu wafer, lug hay mặt bích. Nếu chọn van cổng Samwoo, cần kiểm tra ty nổi hay ty chìm. Nếu chọn van 1 chiều, cần xác định loại lá lật hay 2 cửa. Cùng DN80 nhưng mỗi dòng có cách lắp đặt và không gian thao tác khác nhau.

Van Samwoo DN100 dùng cho hệ thống nào?

Van Samwoo DN100 tương đương khoảng 4 inch, thường được dùng cho tuyến ống chính, hệ thống cấp nước lớn hơn, trạm bơm, PCCC, HVAC trung tâm, xử lý nước và các công trình công nghiệp. Đây là kích cỡ khá quan trọng vì lưu lượng lớn hơn, trọng lượng van nặng hơn và yêu cầu lắp đặt cũng cần cẩn thận hơn.

Ở DN100, khách hàng thường lựa chọn các dòng như van bướm Samwoo DN100, van cổng Samwoo DN100, van 1 chiều Samwoo DN100 hoặc lọc Y Samwoo DN100. Tùy vị trí sử dụng, mỗi loại van sẽ có vai trò khác nhau.

Khi nào nên chọn DN100?

Nên chọn van Samwoo DN100 khi:

• Đường ống thực tế là DN100 hoặc 4 inch.
• Lắp trên tuyến ống chính hoặc nhánh lớn.
• Hệ thống có lưu lượng tương đối cao.
• Cụm bơm, PCCC, HVAC hoặc xử lý nước yêu cầu size DN100.
• Cần van có kết nối chắc chắn, phù hợp với hệ thống mặt bích.
• Bản vẽ kỹ thuật chỉ định rõ DN100.

Lưu ý khi chọn DN100

Với DN100, cần đặc biệt chú ý áp lực PN10 hoặc PN16. Nếu hệ thống là PCCC, trạm bơm hoặc tuyến ống chính, không nên chọn theo giá rẻ mà bỏ qua áp lực thiết kế. Ngoài ra, cần kiểm tra tiêu chuẩn mặt bích để đảm bảo lắp đúng ngay từ đầu.

So sánh nhanh DN50, DN65, DN80, DN100

Bảng dưới đây giúp khách hàng dễ hình dung khi nào nên dùng từng kích cỡ van Samwoo.

Có thể hiểu đơn giản: DN càng lớn thì lưu lượng qua đường ống càng lớn, trọng lượng van thường cao hơn và yêu cầu lắp đặt cũng cần kiểm tra kỹ hơn.

Cách chọn van Samwoo theo kích cỡ đường ống

Để chọn đúng DN50, DN65, DN80 hoặc DN100, khách hàng nên đi theo các bước sau.

Bước 1: Xem bản vẽ hoặc thông số đường ống

Nếu công trình có bản vẽ, hãy ưu tiên theo bản vẽ. Đây là cách chính xác nhất để xác định kích cỡ DN. Trên bản vẽ thường sẽ ghi rõ đường ống DN bao nhiêu, áp lực PN bao nhiêu và loại van cần lắp.

Nếu không có bản vẽ, có thể kiểm tra thông số trên van cũ, mặt bích, ống hoặc hỏi đội thi công.

Bước 2: Không đo cảm tính theo đường kính ngoài

Nhiều khách hàng dùng thước đo đường kính ngoài của ống rồi suy ra DN. Cách này dễ sai vì đường kính ngoài còn phụ thuộc vào tiêu chuẩn ống, độ dày ống và vật liệu ống.

Ví dụ, ống thép, ống nhựa, ống inox hoặc ống gang có thể có kích thước ngoài khác nhau dù cùng DN danh nghĩa. Vì vậy, nên đối chiếu theo tiêu chuẩn hoặc thông số có sẵn.

Bước 3: Xác định loại van cần dùng

Cùng một kích cỡ DN nhưng mỗi loại van có chức năng khác nhau:

• Van bướm Samwoo dùng để đóng mở nhanh, tiết kiệm không gian.
• Van cổng Samwoo dùng để đóng mở hoàn toàn trên tuyến ống chính.
• Van 1 chiều Samwoo dùng để chống nước chảy ngược.
• Lọc Y Samwoo dùng để giữ cặn, bảo vệ thiết bị.
• Khớp nối cao su Samwoo dùng để giảm rung, giảm ồn.

Vì vậy, sau khi biết DN, cần xác định đúng loại van theo mục đích sử dụng.

Bước 4: Kiểm tra áp lực PN10, PN16

DN chỉ cho biết kích cỡ, còn PN cho biết cấp áp lực. Một van DN100 PN10 và một van DN100 PN16 có thể không dùng thay thế nhau trong mọi trường hợp.

Nếu hệ thống là PCCC, trạm bơm hoặc tuyến chính, cần kiểm tra kỹ PN trước khi đặt hàng. Không nên chỉ nói “van DN100” mà bỏ qua PN10 hoặc PN16.

Bước 5: Kiểm tra kiểu kết nối

Van Samwoo có thể có nhiều kiểu kết nối như mặt bích, wafer, lug hoặc nối ren tùy dòng sản phẩm. Chọn sai kiểu kết nối có thể khiến van không lắp được dù đúng kích cỡ DN.

Ví dụ, van bướm DN80 dạng wafer khác với van bướm DN80 mặt bích. Van 1 chiều DN100 lá lật mặt bích khác với van 1 chiều DN100 dạng 2 cửa kẹp bích. Vì vậy, cần xác nhận kỹ trước khi mua.

Cách chọn DN theo từng dòng van Samwoo

Mỗi dòng van Samwoo có cách chọn kích cỡ tương tự nhau, nhưng lưu ý thực tế sẽ khác nhau.

Chọn van bướm Samwoo DN50, DN65, DN80, DN100

Van bướm Samwoo thường được dùng từ DN50 trở lên. Khi chọn, cần kiểm tra đường ống đang dùng DN bao nhiêu, sau đó xác định kiểu kết nối wafer, lug hoặc mặt bích.

Nếu hệ thống cần đóng mở nhanh, thân van gọn và tiết kiệm không gian, có thể tham khảo nhóm van bướm Samwoo để lựa chọn theo kích cỡ DN50, DN65, DN80, DN100 và các kiểu vận hành phù hợp.

Chọn van cổng Samwoo DN50, DN65, DN80, DN100

Van cổng Samwoo phù hợp với tuyến ống chính hoặc vị trí cần đóng mở hoàn toàn. Khi chọn theo DN, ngoài kích cỡ cần kiểm tra thêm kiểu ty nổi hoặc ty chìm, áp lực PN10 hoặc PN16 và chiều cao lắp đặt.

DN50, DN65, DN80 thường dùng ở các tuyến vừa và nhánh kỹ thuật. DN100 thường gặp nhiều hơn ở tuyến chính, trạm bơm hoặc PCCC.

Chọn van 1 chiều Samwoo DN50, DN65, DN80, DN100

Van 1 chiều Samwoo dùng để chống chảy ngược, thường lắp sau máy bơm hoặc trên tuyến ống cần kiểm soát hướng dòng chảy. Khi chọn theo kích cỡ, cần xác định loại lá lật hay 2 cửa.

Nếu không gian lắp đặt rộng và cần dễ kiểm tra, có thể chọn van 1 chiều lá lật. Nếu cần thiết kế gọn, lắp kẹp giữa hai mặt bích, có thể chọn van 1 chiều 2 cửa.

Chọn lọc Y Samwoo DN50, DN65, DN80, DN100

Lọc Y Samwoo cần chọn đúng theo kích cỡ đường ống và lưu lượng hệ thống. Nếu chọn nhỏ hơn đường ống, dòng chảy bị cản. Nếu chọn sai tiêu chuẩn kết nối, thiết bị không lắp được.

Lọc Y thường lắp trước van điều khiển, đồng hồ nước, bơm, chiller, AHU hoặc các thiết bị cần bảo vệ khỏi cặn bẩn.

Những lỗi thường gặp khi chọn van Samwoo theo kích cỡ DN

Trong thực tế, nhiều khách hàng chọn sai van không phải do sản phẩm khó hiểu, mà do thiếu thông tin khi đặt hàng.

Một số lỗi thường gặp gồm:

• Chỉ nói kích cỡ DN mà không nói loại van.
• Nhầm DN65 với DN80 hoặc DN50.
• Đo đường kính ngoài rồi suy ra DN không chính xác.
• Không kiểm tra tiêu chuẩn mặt bích.
• Chọn đúng DN nhưng sai PN10 hoặc PN16.
• Chọn đúng DN nhưng sai kiểu kết nối wafer, lug, mặt bích hoặc nối ren.
• Không kiểm tra không gian lắp đặt, nhất là với van cổng ty nổi.
• Không xác định rõ dùng cho nước, PCCC, HVAC hay xử lý nước.
• Thay van cũ nhưng không kiểm tra thông số trên thân van.
• Chọn theo giá mà không đối chiếu bản vẽ.

Để tránh sai sót, tốt nhất khách hàng nên gửi ảnh van cũ, ảnh mặt bích, bản vẽ hoặc mô tả hệ thống trước khi đặt hàng.

Thông tin cần cung cấp khi hỏi mua van Samwoo DN50, DN65, DN80, DN100

Để được báo giá nhanh và đúng, khách hàng nên cung cấp đủ thông tin theo mẫu sau:

• Loại van cần mua: van bướm, van cổng, van 1 chiều, lọc Y.
• Kích cỡ: DN50, DN65, DN80 hoặc DN100.
• Áp lực: PN10, PN16 hoặc theo bản vẽ.
• Kiểu kết nối: mặt bích, wafer, lug, nối ren.
• Môi trường sử dụng: nước sạch, PCCC, HVAC, nước kỹ thuật, xử lý nước.
• Số lượng cần mua.
• Vị trí lắp đặt: sau bơm, tuyến chính, nhánh phụ, trước đồng hồ, trước thiết bị.
• Có cần giao hàng công trình hay không.

Ví dụ cách hỏi đúng:

“Tôi cần van bướm Samwoo DN80, PN16, dạng wafer, dùng cho hệ PCCC, số lượng 4 cái.”

Cách hỏi như vậy sẽ giúp đơn vị cung cấp xác định đúng sản phẩm hơn rất nhiều so với việc chỉ nói “báo giá van DN80”.

Lưu ý khi lắp đặt van Samwoo theo kích cỡ DN

Sau khi chọn đúng kích cỡ, quá trình lắp đặt cũng cần được thực hiện đúng để tránh rò rỉ và hư hỏng.

Một số lưu ý quan trọng:

• Kiểm tra lại DN trên thân van trước khi lắp.
• Đối chiếu mặt bích đường ống và mặt bích van.
• Không cố lắp nếu lỗ bulong không trùng.
• Dùng đúng gioăng, bulong và phụ kiện phù hợp.
• Làm sạch đường ống trước khi lắp van.
• Với van 1 chiều, kiểm tra đúng chiều dòng chảy.
• Với van bướm, căn tâm để đĩa van không cạ vào thành ống.
• Với van cổng, chừa đủ không gian thao tác tay quay.
• Với lọc Y, lắp đúng chiều và bố trí vị trí dễ vệ sinh lưới lọc.
• Chạy thử và kiểm tra rò rỉ trước khi vận hành chính thức.

Chọn đúng DN là bước đầu, nhưng lắp đúng kỹ thuật mới giúp van hoạt động ổn định và bền hơn.

Kết luận

Cách chọn van Samwoo theo kích cỡ DN50, DN65, DN80, DN100 cần bắt đầu từ kích cỡ đường ống hoặc bản vẽ kỹ thuật. DN50 thường dùng cho nhánh nhỏ và cụm bơm nhỏ. DN65 phù hợp với tuyến cỡ trung bình nhưng cần kiểm tra kỹ để tránh nhầm size. DN80 là kích cỡ phổ biến trong hệ nước, PCCC, HVAC và trạm bơm. DN100 thường dùng cho tuyến ống chính, hệ PCCC, trạm bơm và công trình có lưu lượng lớn hơn.

Tuy nhiên, kích cỡ DN chỉ là một phần. Khi mua van Samwoo, khách hàng cần kiểm tra thêm loại van, áp lực PN10 – PN16, kiểu kết nối, tiêu chuẩn mặt bích, môi trường sử dụng và vị trí lắp đặt. Không nên chọn van chỉ dựa vào đường kính đo cảm tính hoặc giá bán.

Nếu cung cấp đủ thông tin ngay từ đầu, việc chọn van Samwoo DN50, DN65, DN80 hoặc DN100 sẽ chính xác hơn, hạn chế nhầm hàng và giúp công trình thi công thuận lợi hơn.

Câu hỏi thường gặp về chọn kích cỡ van Samwoo
