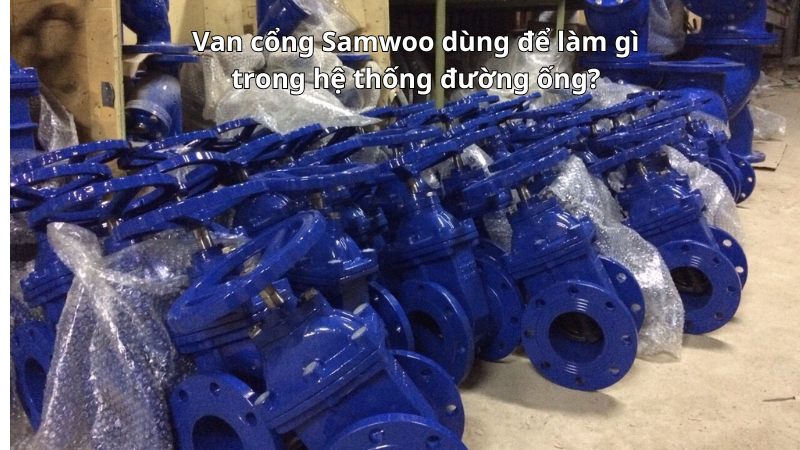

Van cổng Samwoo dùng để làm gì trong hệ thống đường ống?

Van cổng Samwoo là dòng van công nghiệp được sử dụng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Đây là một trong những loại van phổ biến trong hệ thống cấp nước, PCCC, trạm bơm, xử lý nước, HVAC và các công trình dân dụng – công nghiệp. Khác với một số dòng van dùng để điều tiết lưu lượng, van cổng thường được dùng tại những vị trí cần khóa dòng, mở dòng hoặc cô lập từng đoạn ống khi cần bảo trì.

Khi lựa chọn van cổng Samwoo cho công trình, khách hàng thường quan tâm sản phẩm này dùng để làm gì, nên lắp ở đâu, có khác gì van bướm không và khi nào nên dùng van cổng thay vì các dòng van khác. Bài viết dưới đây sẽ giải thích theo hướng dễ hiểu, thực tế và phù hợp với người đang chọn thiết bị cho hệ thống đường ống.

Van cổng Samwoo là gì?

Van cổng Samwoo là loại van sử dụng cánh van dạng cửa để đóng hoặc mở dòng chảy. Khi người vận hành xoay tay quay, cánh van bên trong thân van sẽ nâng lên hoặc hạ xuống. Khi cánh van nâng lên hoàn toàn, dòng nước đi qua thân van. Khi cánh van hạ xuống, đường ống được đóng lại.

Dòng van này thường có thân bằng gang, kết nối mặt bích và được dùng nhiều cho các hệ thống có kích cỡ từ DN50 trở lên. Tùy theo thiết kế, van cổng Samwoo có thể có dạng ty nổi hoặc ty chìm. Mỗi loại sẽ phù hợp với vị trí lắp đặt khác nhau.

Hiểu đơn giản, van cổng Samwoo giống như một “cửa khóa dòng” trên đường ống. Khi cần cho nước đi qua, mở van hoàn toàn. Khi cần chặn dòng để sửa chữa, bảo trì hoặc cô lập khu vực, đóng van lại.

Van cổng Samwoo dùng để làm gì?

Chức năng chính của van cổng Samwoo là đóng hoặc mở hoàn toàn dòng chảy. Đây là điểm quan trọng nhất khi khách hàng lựa chọn dòng van này. Van cổng không được thiết kế để điều tiết lưu lượng thường xuyên như một số loại van khác.

Trong hệ thống đường ống, van cổng Samwoo thường được dùng cho các mục đích sau:

• Đóng hoặc mở dòng nước trên tuyến ống chính.
• Cô lập một đoạn ống khi cần bảo trì hoặc sửa chữa.
• Ngắt nước cho từng khu vực trong công trình.
• Kiểm soát dòng chảy trong hệ thống cấp nước.
• Lắp trên hệ thống PCCC để khóa hoặc mở tuyến nước chữa cháy.
• Sử dụng trong trạm bơm, nhà máy, khu công nghiệp.
• Hỗ trợ vận hành hệ thống đường ống theo từng khu vực.

Điểm mạnh của van cổng là khi mở hoàn toàn, cánh van được nâng lên khỏi đường đi của dòng chảy. Nhờ vậy, lưu chất đi qua tương đối thông thoáng, ít bị cản trở hơn so với các loại van vẫn còn đĩa van nằm trong lòng ống.

Van cổng Samwoo dùng trong hệ thống cấp nước

Trong hệ thống cấp nước, van cổng Samwoo thường được lắp trên tuyến ống chính, các nhánh phân phối hoặc vị trí cần khóa nước cho từng khu vực. Đây là ứng dụng rất phổ biến trong tòa nhà, khu dân cư, nhà máy, trạm cấp nước và công trình hạ tầng.

Khi cần sửa chữa một đoạn ống, thay thiết bị hoặc bảo trì hệ thống, người vận hành có thể đóng van cổng để cô lập khu vực đó. Phần còn lại của hệ thống vẫn có thể tiếp tục hoạt động nếu được thiết kế phân vùng hợp lý.

Van cổng Samwoo phù hợp với hệ cấp nước vì:

• Dùng tốt cho vị trí cần đóng mở hoàn toàn.
• Dòng chảy thông thoáng khi van mở hết.
• Phù hợp với nhiều tuyến ống kích cỡ vừa và lớn.
• Kết nối mặt bích chắc chắn, dễ lắp với đường ống công trình.
• Thuận tiện cho việc phân vùng, bảo trì và sửa chữa hệ thống.

Với hệ thống cấp nước, khách hàng cần chọn đúng kích cỡ DN, áp lực PN10 hoặc PN16 và tiêu chuẩn mặt bích theo bản vẽ.

Van cổng Samwoo dùng trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy, van cổng Samwoo có thể được dùng tại các vị trí cần khóa hoặc mở tuyến nước chữa cháy. Đây là nhóm hệ thống yêu cầu độ ổn định cao, vì nếu van chọn sai hoặc lắp không đúng, quá trình nghiệm thu và vận hành có thể gặp vấn đề.

Van cổng thường được dùng trong hệ PCCC tại các vị trí như:

• Tuyến ống cấp nước chữa cháy chính.
• Phòng bơm PCCC.
• Đường ống cấp cho từng khu vực.
• Các vị trí cần cô lập để kiểm tra hoặc bảo trì.
• Hệ thống cấp nước dự phòng hoặc bể chứa.

Ưu điểm của van cổng trong hệ PCCC là khả năng đóng mở rõ ràng, kết cấu chắc chắn và phù hợp với các tuyến ống cần khóa dòng ổn định. Với một số vị trí cần quan sát trạng thái đóng mở, khách hàng có thể cân nhắc loại van cổng ty nổi Samwoo để dễ nhận biết van đang mở hay đóng.

Tuy nhiên, với hệ PCCC, cần tuân thủ bản vẽ thiết kế, yêu cầu nghiệm thu, áp lực làm việc và hồ sơ kỹ thuật của công trình. Không nên tự ý thay đổi loại van hoặc cấp áp lực nếu chưa được kiểm tra.

Van cổng Samwoo dùng trong trạm bơm

Trong trạm bơm, van cổng Samwoo thường được lắp để đóng mở tuyến ống, cô lập máy bơm hoặc hỗ trợ bảo trì cụm thiết bị. Đây là vị trí rất quan trọng vì trạm bơm thường có áp lực, lưu lượng và tần suất vận hành cao hơn so với các hệ thống thông thường.

Van cổng có thể được lắp ở đầu hút, đầu đẩy hoặc trên tuyến ống chính tùy theo thiết kế. Khi cần kiểm tra bơm, thay van 1 chiều, thay khớp nối cao su hoặc sửa chữa đường ống, van cổng giúp cô lập từng đoạn để thao tác an toàn hơn.

Trong trạm bơm, van cổng Samwoo có tác dụng:

• Khóa dòng nước trước hoặc sau máy bơm.
• Cô lập máy bơm khi cần bảo trì.
• Hỗ trợ kiểm tra, thay thế van 1 chiều hoặc thiết bị khác.
• Giúp hệ thống vận hành theo từng tuyến riêng.
• Hạn chế phải dừng toàn bộ hệ thống khi sửa chữa một khu vực.

Với trạm bơm, khách hàng nên kiểm tra kỹ áp lực PN, tiêu chuẩn mặt bích và hiện tượng rung, búa nước để chọn van phù hợp.

Van cổng Samwoo dùng trong hệ thống xử lý nước

Trong hệ thống xử lý nước sạch, nước thải hoặc nước kỹ thuật, van cổng Samwoo thường được dùng để đóng mở dòng chảy tại các khu vực xử lý, bể chứa, tuyến ống cấp, tuyến ống xả hoặc nhánh đường ống kỹ thuật.

Van cổng phù hợp với hệ xử lý nước vì nhiều vị trí chỉ cần đóng hoặc mở hoàn toàn, không cần điều tiết liên tục. Khi cần bảo trì bể, vệ sinh đường ống, kiểm tra bơm hoặc thay thiết bị, van cổng giúp ngắt dòng nước một cách rõ ràng.

Tuy nhiên, nếu hệ thống xử lý nước có nhiều cặn, bùn, rác hoặc hóa chất, khách hàng cần kiểm tra kỹ vật liệu thân van, cánh van, gioăng làm kín và điều kiện làm việc. Không nên mặc định mọi dòng van cổng đều phù hợp với nước thải hoặc hóa chất.

Van cổng Samwoo dùng trong hệ thống HVAC

Trong hệ thống HVAC, chiller, nước lạnh, nước nóng và nước tuần hoàn, van cổng Samwoo có thể được lắp tại các vị trí cần khóa dòng hoặc cô lập từng nhánh đường ống. Dòng van này không phải lúc nào cũng được dùng nhiều như van bướm trong HVAC, nhưng vẫn có vai trò tại các vị trí cần đóng mở chắc chắn.

Van cổng Samwoo có thể dùng trong HVAC tại:

• Tuyến ống nước lạnh hoặc nước nóng.
• Nhánh đường ống cần cô lập thiết bị.
• Vị trí trước hoặc sau bơm tuần hoàn.
• Khu vực cần khóa dòng để bảo trì AHU, FCU, chiller hoặc cụm van.
• Tuyến ống chính có không gian lắp đặt phù hợp.

Với hệ HVAC, cần chú ý nhiệt độ nước, áp lực làm việc và không gian lắp đặt. Nếu phòng kỹ thuật chật, van bướm có thể gọn hơn. Nếu cần khóa dòng chắc chắn ở tuyến chính và có đủ không gian, van cổng vẫn là lựa chọn đáng cân nhắc.

Vì sao van cổng Samwoo thường dùng cho tuyến ống chính?

Van cổng Samwoo thường được dùng trên tuyến ống chính vì khi mở hoàn toàn, cánh van không nằm chắn giữa dòng chảy. Điều này giúp dòng nước đi qua tương đối thông thoáng, phù hợp với các tuyến ống cần duy trì lưu lượng ổn định.

Trên tuyến ống chính, van thường ít phải đóng mở liên tục. Khi hệ thống vận hành bình thường, van thường ở trạng thái mở hoàn toàn. Khi cần sửa chữa hoặc bảo trì, van mới được đóng lại để cô lập khu vực.

Đặc điểm này rất phù hợp với nguyên lý sử dụng của van cổng. Nếu dùng đúng cách, van cổng Samwoo có thể vận hành ổn định và bền hơn so với việc dùng sai mục đích để điều tiết lưu lượng.

Van cổng Samwoo có dùng để điều tiết lưu lượng không?

Van cổng Samwoo không nên dùng để điều tiết lưu lượng thường xuyên. Đây là lỗi khá nhiều khách hàng gặp phải khi chưa hiểu rõ công dụng của van cổng.

Khi van cổng mở hé, cánh van chỉ mở một phần. Dòng chảy đi qua khe hẹp có thể tạo lực tác động mạnh lên cánh van, gây rung, mài mòn và ảnh hưởng đến bề mặt làm kín. Nếu tình trạng này kéo dài, van có thể bị đóng không kín, rò rỉ hoặc nhanh hỏng hơn.

Van cổng nên được sử dụng theo hai trạng thái chính:

• Mở hoàn toàn khi cần cho dòng chảy đi qua.
• Đóng hoàn toàn khi cần chặn dòng.

Nếu hệ thống cần điều tiết lưu lượng thường xuyên, khách hàng nên cân nhắc các loại van phù hợp hơn theo thiết kế kỹ thuật.

Khi nào nên chọn van cổng Samwoo?

Van cổng Samwoo phù hợp với các hệ thống cần van đóng mở chắc chắn, dòng chảy thông thoáng và vị trí lắp đặt không yêu cầu thao tác quá nhanh.

Nên chọn van cổng Samwoo trong các trường hợp sau:

• Cần đóng hoặc mở hoàn toàn dòng chảy.
• Lắp trên tuyến ống chính hoặc nhánh cấp nước quan trọng.
• Hệ thống cần cô lập từng khu vực khi bảo trì.
• Công trình cấp nước, PCCC, trạm bơm, xử lý nước.
• Vị trí không cần đóng mở liên tục nhiều lần trong ngày.
• Đường ống có đủ không gian lắp đặt van.
• Cần dòng chảy tương đối thông thoáng khi van mở hết.
• Bản vẽ thiết kế yêu cầu sử dụng van cổng.

Nếu mục đích chính là khóa dòng, cô lập hệ thống và đảm bảo dòng chảy ổn định khi mở hoàn toàn, van cổng Samwoo là lựa chọn phù hợp.

Khi nào không nên chọn van cổng Samwoo?

Van cổng Samwoo có nhiều ưu điểm nhưng không phải vị trí nào cũng nên dùng. Nếu dùng sai mục đích, van có thể không hiệu quả hoặc gây bất tiện khi vận hành.

Không nên ưu tiên van cổng Samwoo trong các trường hợp sau:

• Cần đóng mở nhanh liên tục.
• Không gian lắp đặt quá hẹp.
• Cần van có thân gọn, trọng lượng nhẹ.
• Cần điều tiết lưu lượng thường xuyên.
• Vị trí lắp trên đường ống nhỏ và thao tác nhiều.
• Hệ thống cần tự động hóa đóng mở bằng điện hoặc khí nén.
• Phòng kỹ thuật không đủ chiều cao cho loại ty nổi.

Trong các trường hợp cần van gọn, đóng mở nhanh và dễ tự động hóa, khách hàng có thể cân nhắc van bướm hoặc các dòng van khác phù hợp hơn.

So sánh van cổng Samwoo và van bướm Samwoo trong hệ thống đường ống

Bảng dưới đây giúp khách hàng dễ hình dung khi nào nên chọn van cổng và khi nào nên chọn van bướm.

Nếu hệ thống cần khóa dòng chắc chắn trên tuyến chính, van cổng Samwoo là lựa chọn phù hợp. Nếu cần thiết kế gọn, thao tác nhanh và tiết kiệm không gian, khách hàng có thể tham khảo thêm nhóm van bướm Samwoo để lựa chọn theo kiểu tay gạt, tay quay, wafer, lug hoặc mặt bích.

Các loại van cổng Samwoo thường gặp

Van cổng Samwoo có thể được chia theo kiểu ty van, trong đó phổ biến là van cổng ty nổi và van cổng ty chìm. Mỗi loại phù hợp với một điều kiện lắp đặt khác nhau.

Van cổng ty nổi Samwoo

Van cổng ty nổi Samwoo có phần ty van nâng lên hoặc hạ xuống khi vận hành. Khi mở van, ty van nổi lên phía trên. Khi đóng van, ty hạ xuống. Ưu điểm của loại này là dễ quan sát trạng thái đóng mở.

Dòng này phù hợp với hệ PCCC, trạm bơm, tuyến ống chính hoặc các vị trí cần kiểm tra trạng thái van thường xuyên. Tuy nhiên, cần có đủ không gian phía trên để ty van nâng lên.

Van cổng ty chìm Samwoo

Van cổng ty chìm Samwoo có phần ty van nằm trong thân, không nâng lên bên ngoài khi vận hành. Loại này có thiết kế gọn hơn, phù hợp với hố van, đường ống ngầm, phòng kỹ thuật thấp hoặc khu vực hạn chế chiều cao.

Nhược điểm là khó quan sát trạng thái đóng mở hơn so với ty nổi. Vì vậy, nếu vị trí quan trọng, cần có cách quản lý trạng thái van rõ ràng khi vận hành.

Lưu ý khi chọn van cổng Samwoo cho hệ thống đường ống

Để chọn đúng van cổng Samwoo, khách hàng nên kiểm tra kỹ các thông tin trước khi đặt hàng. Không nên chỉ chọn theo giá hoặc theo kích cỡ đường ống.

Một số thông tin cần quan tâm gồm:

• Kích cỡ đường ống DN.
• Áp lực làm việc PN10, PN16 hoặc theo bản vẽ.
• Kiểu ty van: ty nổi hoặc ty chìm.
• Tiêu chuẩn mặt bích kết nối.
• Môi trường sử dụng: nước sạch, nước kỹ thuật, PCCC, HVAC, xử lý nước.
• Nhiệt độ làm việc nếu dùng cho nước nóng.
• Vị trí lắp đặt có đủ không gian hay không.
• Van dùng cho tuyến chính hay nhánh phụ.
• Có yêu cầu nghiệm thu hoặc hồ sơ kỹ thuật riêng không.

Nếu khách hàng chưa chắc nên chọn ty nổi hay ty chìm, nên dựa vào vị trí lắp đặt. Cần quan sát trạng thái thì ưu tiên ty nổi. Cần gọn, lắp trong hố hoặc khu vực thấp thì ưu tiên ty chìm.

Lưu ý khi lắp đặt van cổng Samwoo

Van cổng Samwoo cần được lắp đúng kỹ thuật để đảm bảo độ kín và tuổi thọ. Một số lỗi như rò rỉ mặt bích, kẹt cánh van, quay nặng tay hoặc đóng không kín thường đến từ quá trình lắp đặt và vận hành chưa đúng.

Một số lưu ý quan trọng:

• Kiểm tra đúng kích cỡ DN trước khi lắp.
• Đối chiếu tiêu chuẩn mặt bích PN10, PN16 theo hệ thống.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Không để mạt hàn, cát, rác hoặc cặn lớn kẹt vào cánh van.
• Siết bulong đều lực theo đường chéo.
• Lắp van ở vị trí thuận tiện cho thao tác tay quay.
• Với van ty nổi, cần chừa đủ khoảng trống phía trên.
• Không dùng van cổng để điều tiết lưu lượng lâu dài.
• Không cố quay mạnh nếu van có dấu hiệu kẹt.
• Kiểm tra rò rỉ sau khi chạy thử hệ thống.

Bảo trì định kỳ phần tay quay, ty van, bulong và bề mặt kết nối sẽ giúp van vận hành ổn định hơn trong thời gian dài.

Những lỗi thường gặp khi sử dụng van cổng Samwoo

Trong thực tế, nhiều sự cố không đến từ chất lượng van mà đến từ việc chọn sai hoặc dùng sai mục đích.

Một số lỗi thường gặp gồm:

• Dùng van cổng để điều tiết lưu lượng trong thời gian dài.
• Chọn van ty nổi nhưng vị trí không đủ chiều cao.
• Chọn van ty chìm cho vị trí cần quan sát trạng thái thường xuyên.
• Không kiểm tra áp lực PN10, PN16 trước khi mua.
• Lắp sai tiêu chuẩn mặt bích.
• Để cặn bẩn kẹt vào vùng cánh van.
• Không vệ sinh đường ống trước khi lắp.
• Cố vận hành khi van bị kẹt.
• Chọn van theo giá rẻ mà không xem điều kiện làm việc.
• Không kiểm tra van định kỳ sau thời gian sử dụng.

Để hạn chế các lỗi này, khách hàng nên cung cấp đầy đủ thông tin về hệ thống cho đơn vị tư vấn trước khi đặt hàng.

Kết luận

Van cổng Samwoo dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Sản phẩm thường được lắp trên tuyến ống chính, hệ thống cấp nước, PCCC, trạm bơm, xử lý nước, HVAC và các vị trí cần cô lập từng khu vực khi bảo trì. Ưu điểm của van cổng là khi mở hoàn toàn, dòng chảy đi qua tương đối thông thoáng, phù hợp với các tuyến ống cần vận hành ổn định.

Tuy nhiên, van cổng Samwoo không nên dùng để điều tiết lưu lượng thường xuyên. Dòng van này phù hợp nhất với hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Khi chọn van, khách hàng cần kiểm tra đúng kích cỡ DN, áp lực PN10 hoặc PN16, tiêu chuẩn mặt bích, kiểu ty nổi hoặc ty chìm và điều kiện lắp đặt thực tế.

Nếu công trình cần một loại van khóa dòng chắc chắn cho tuyến ống chính, van cổng Samwoo là lựa chọn rất đáng cân nhắc. Nếu công trình cần van gọn, đóng mở nhanh và tiết kiệm không gian, có thể so sánh thêm với van bướm Samwoo để chọn đúng thiết bị cho từng vị trí.
