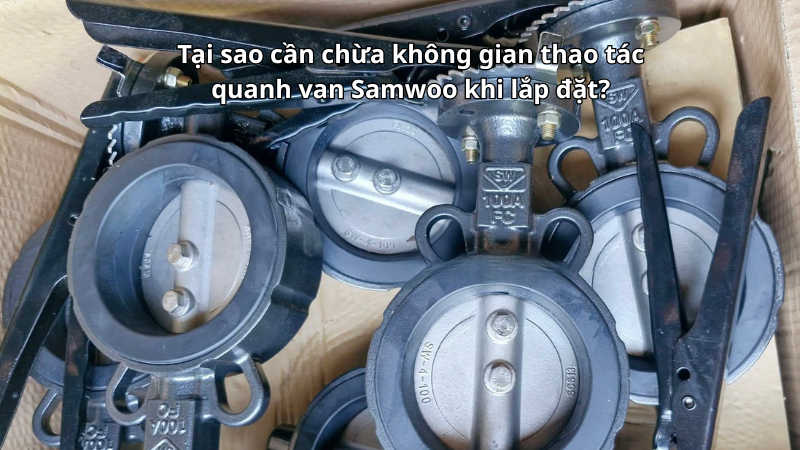

Tại sao cần chừa không gian thao tác quanh van Samwoo khi lắp đặt?

Chừa không gian thao tác quanh van Samwoo khi lắp đặt là yêu cầu rất quan trọng để hệ thống đường ống có thể vận hành, kiểm tra, bảo trì và sửa chữa thuận tiện về sau. Nhiều công trình khi thi công chỉ tập trung lắp van sao cho “vừa vị trí”, nhưng lại quên mất tay quay, tay gạt, nắp lọc Y, ty van, mặt bích và các vị trí cần tháo lắp sau này cũng cần có khoảng trống thao tác.

Khi sử dụng van Samwoo chính hãng cho hệ cấp nước, PCCC, HVAC, chiller, trạm bơm hoặc xử lý nước, khách hàng nên kiểm tra không gian lắp đặt ngay từ đầu. Nếu lắp van quá sát tường, sát trần, sát thiết bị khác hoặc nằm trong góc quá chật, việc đóng mở, vệ sinh lọc, siết lại bulong hoặc thay van sau này sẽ rất khó khăn.

Vì sao cần chừa không gian quanh van Samwoo?

Van Samwoo không chỉ lắp vào đường ống rồi để đó. Trong quá trình sử dụng, van có thể cần đóng mở, kiểm tra rò rỉ, vệ sinh, bảo trì hoặc thay thế. Nếu không có không gian thao tác, đội vận hành sẽ rất khó xử lý khi hệ thống phát sinh sự cố.

Chừa khoảng trống quanh van giúp:

• Dễ đóng mở van khi cần.
• Dễ quan sát tình trạng rò rỉ.
• Dễ siết lại bulong mặt bích.
• Dễ tháo lọc Y để vệ sinh lưới lọc.
• Dễ kiểm tra van 1 chiều khi có tiếng kêu hoặc chảy ngược.
• Dễ bảo trì khớp nối cao su gần máy bơm.
• Dễ thay gioăng, thay van hoặc tháo thiết bị khi cần.
• Giảm thời gian sửa chữa tại công trình.

Một van lắp đúng kỹ thuật nhưng quá khó tiếp cận vẫn có thể gây nhiều bất tiện trong vận hành lâu dài.

Không gian thao tác ảnh hưởng trực tiếp đến vận hành van

Mỗi loại van Samwoo có cách thao tác khác nhau. Vì vậy, khi lắp đặt cần chừa khoảng trống theo đúng loại van đang sử dụng.

Van bướm Samwoo

Van bướm Samwoo có thể dùng tay gạt, tay quay hoặc bộ điều khiển. Nếu là tay gạt, cần có khoảng trống để tay gạt xoay 90 độ. Nếu tay gạt bị vướng tường, ống khác hoặc thiết bị bên cạnh, người vận hành có thể không đóng mở hết hành trình.

Nếu là van bướm tay quay, cần có không gian để người vận hành đứng thao tác và xoay vô lăng thuận tiện. Với hệ thống đặt trên cao hoặc trong phòng kỹ thuật chật, cần tính trước vị trí tay quay để không bị vướng.

Nếu cần chọn dòng van bướm gọn, dễ thao tác trong phòng kỹ thuật, khách hàng có thể tham khảo nhóm van bướm Samwoo để chọn kiểu tay gạt, tay quay, wafer, lug hoặc mặt bích phù hợp.

Van cổng Samwoo

Van cổng Samwoo thường dùng tay quay. Với loại ty nổi, khi mở van, ty van sẽ nâng lên phía trên. Nếu không chừa khoảng trống phía trên, ty van có thể bị vướng trần, sàn thao tác, hộp kỹ thuật hoặc đường ống khác.

Với van cổng ty chìm, phần ty không nâng lên bên ngoài, nhưng vẫn cần không gian để xoay tay quay. Nếu tay quay sát tường hoặc nằm trong góc hẹp, thao tác sẽ rất khó, đặc biệt với van kích cỡ lớn.

Van 1 chiều Samwoo

Van 1 chiều Samwoo không cần đóng mở bằng tay, nhưng vẫn cần không gian để kiểm tra khi có tiếng kêu, nước chảy ngược, rò mặt bích hoặc cần tháo van bảo trì. Nếu lắp van 1 chiều quá sát thiết bị khác, việc tháo ra kiểm tra cánh van, bản lề hoặc lò xo sẽ rất khó.

Lọc Y Samwoo

Lọc Y là thiết bị cần chừa không gian nhiều nhất để bảo trì. Lọc Y có lưới lọc bên trong và cần tháo nắp lọc để vệ sinh định kỳ. Nếu lắp lọc Y sát tường, sát sàn, sát trần hoặc sát thiết bị khác, đội vận hành có thể không rút được lưới lọc ra ngoài.

Khớp nối cao su Samwoo

Khớp nối cao su thường lắp gần máy bơm để giảm rung. Thiết bị này cần có khoảng trống để quan sát thân cao su có bị phồng, nứt, xoắn, lệch hoặc rò mặt bích hay không. Nếu bị che khuất hoàn toàn, rất khó phát hiện hư hỏng sớm.

Chừa không gian để đóng mở van dễ dàng

Van bướm và van cổng là hai dòng thường cần thao tác đóng mở. Nếu không gian quá chật, người vận hành có thể không xoay được tay gạt hoặc tay quay đúng hành trình.

Một số lỗi thường gặp gồm:

• Tay gạt van bướm bị vướng tường.
• Tay gạt chỉ xoay được một phần, van không mở hết.
• Tay quay van cổng sát đường ống khác, khó xoay.
• Van lắp quá cao, người vận hành phải đứng không an toàn.
• Van lắp quá thấp hoặc trong hố sâu, khó tiếp cận.
• Van cổng ty nổi không đủ khoảng trống để ty nâng lên.

Khi van không đóng mở hết hành trình, hệ thống có thể bị rò qua trong, không cô lập được thiết bị hoặc khó bảo trì khi cần.

Chừa không gian để vệ sinh lọc Y Samwoo

Lọc Y Samwoo cần được vệ sinh định kỳ, nhất là sau khi hệ thống mới chạy thử hoặc khi nguồn nước có nhiều cặn. Nếu không chừa khoảng trống để tháo lưới lọc, việc bảo trì gần như không thể thực hiện thuận tiện.

Khi lắp lọc Y cần chú ý:

• Bầu lọc phải ở vị trí có thể mở nắp.
• Có đủ khoảng trống để rút lưới lọc ra ngoài.
• Không để nắp lọc sát tường hoặc sát nền.
• Có đủ không gian đặt dụng cụ tháo lắp.
• Có thể hứng nước còn lại khi xả áp.
• Có thể quan sát lại gioăng nắp lọc sau khi lắp.

Nếu lọc Y bị nghẹt nhưng không thể tháo lưới vệ sinh, hệ thống có thể bị giảm lưu lượng, tụt áp, máy bơm chạy nặng hoặc thiết bị phía sau hoạt động không ổn định.

Chừa không gian để kiểm tra rò rỉ mặt bích

Các van Samwoo lắp mặt bích đều cần kiểm tra khu vực kết nối sau khi chạy thử. Nếu van bị che kín hoặc nằm quá sát tường, đội kỹ thuật rất khó quan sát điểm rò.

Các vị trí cần nhìn thấy rõ gồm:

• Hai đầu mặt bích van.
• Gioăng mặt bích.
• Bulong và đai ốc.
• Nắp lọc Y.
• Thân van.
• Vị trí nối khớp cao su.
• Khu vực gần máy bơm có rung mạnh.

Nếu không có không gian quan sát, rò nước nhỏ có thể bị bỏ qua. Lâu ngày, nước rò có thể làm gỉ bulong, hỏng gioăng, ẩm sàn kỹ thuật hoặc ảnh hưởng đến thiết bị xung quanh.

Chừa không gian để siết bulong và thay gioăng

Trong quá trình chạy thử hoặc vận hành, một số vị trí mặt bích có thể cần siết lại bulong, thay gioăng hoặc căn chỉnh lại mặt bích. Nếu van lắp quá sát kết cấu công trình, không đưa được cờ lê hoặc dụng cụ vào, việc xử lý rò rỉ sẽ rất khó.

Khi bố trí van, cần đảm bảo:

• Có đủ chỗ đưa dụng cụ siết bulong.
• Có thể tháo bulong khi cần thay van.
• Có thể thay gioăng mặt bích.
• Có thể tháo van ra khỏi vị trí nếu cần.
• Không bị vướng tường, sàn, trần, máng cáp hoặc đường ống khác.

Đặc biệt với van size lớn DN100, DN150, DN200 trở lên, thao tác tháo lắp cần nhiều không gian hơn van nhỏ.

Chừa không gian cho van cổng ty nổi Samwoo

Van cổng ty nổi Samwoo có đặc điểm là khi mở van, ty van sẽ nâng lên phía trên. Đây là ưu điểm giúp người vận hành dễ quan sát trạng thái đóng mở, nhưng cũng yêu cầu phải có khoảng trống phía trên van.

Nếu không chừa đủ khoảng trống, có thể gặp lỗi:

• Ty van bị vướng trần hoặc kết cấu phía trên.
• Van không mở hết hành trình.
• Tay quay khó thao tác.
• Ty van dễ bị cong nếu bị va chạm.
• Không quan sát được trạng thái van.

Với các vị trí hố van, trần thấp hoặc khu vực chật, cần cân nhắc dùng van cổng ty chìm nếu phù hợp với thiết kế. Tuy nhiên, việc thay đổi chủng loại phải kiểm tra theo bản vẽ và yêu cầu kỹ thuật.

Chừa không gian cho van bướm tay gạt và tay quay

Van bướm tay gạt cần khoảng trống theo phương xoay của tay gạt. Khi lắp, không nên chỉ nhìn thân van có vừa không mà phải thử hướng tay gạt khi mở và đóng.

Các lỗi thường gặp:

• Tay gạt bị vướng tường khi mở.
• Tay gạt vướng đường ống bên cạnh.
• Van không xoay đủ 90 độ.
• Người vận hành phải thao tác trong tư thế khó.
• Tay gạt nằm sát sàn hoặc sát trần, khó sử dụng.

Với van bướm tay quay, cần có không gian phía trước vô lăng để người vận hành đứng xoay. Nếu lắp trên cao, nên có sàn thao tác hoặc vị trí tiếp cận an toàn.

Chừa không gian trong hệ thống máy bơm

Khu vực máy bơm thường có nhiều thiết bị như van khóa, van 1 chiều, khớp nối cao su, đồng hồ áp, lọc Y và đường ống. Nếu bố trí quá chật, việc kiểm tra và sửa chữa sau này rất khó.

Trong cụm bơm, cần chừa không gian để:

• Đóng mở van đầu hút và đầu đẩy.
• Kiểm tra van 1 chiều sau bơm.
• Quan sát khớp nối cao su.
• Siết lại mặt bích khi có rò.
• Tháo bơm khi cần bảo trì.
• Kiểm tra rung động khi bơm chạy.
• Quan sát tiếng kêu hoặc va đập nước khi bơm dừng.

Nếu cụm bơm không có không gian bảo trì, mỗi lần sửa chữa có thể phải tháo nhiều thiết bị liên quan, gây mất thời gian và tăng chi phí.

Chừa không gian trong hệ HVAC, chiller, AHU, FCU

Trong hệ HVAC, các đường ống thường được bọc bảo ôn và đi trong phòng kỹ thuật, trần kỹ thuật hoặc khu vực có nhiều thiết bị. Khi lắp van Samwoo cho nước lạnh, nước nóng hoặc nước tuần hoàn, cần tính trước không gian thao tác sau khi đã bọc bảo ôn.

Cần chú ý:

• Không để bảo ôn che kín tay van.
• Lọc Y vẫn phải tháo được lưới sau khi bảo ôn.
• Van chặn trước/sau AHU, FCU phải thao tác được.
• Van gần chiller cần đủ không gian bảo trì.
• Có thể kiểm tra đọng sương hoặc rò nước.
• Có thể thay gioăng hoặc siết mặt bích khi cần.

Nếu chỉ lắp đẹp lúc chưa bảo ôn nhưng sau khi bảo ôn lại không thao tác được, hệ thống sẽ rất bất tiện trong vận hành.

Chừa không gian để thay van sau này

Van có thể cần thay sau nhiều năm sử dụng hoặc khi hệ thống nâng cấp. Nếu lắp van trong vị trí quá chật, không có khoảng tháo lắp, việc thay van sẽ rất khó khăn.

Khi lắp cần tính đến:

• Có thể tháo bulong mặt bích không.
• Có đủ khoảng hở để đưa van ra khỏi đường ống không.
• Van size lớn có thể dùng pa lăng, dây cẩu hoặc xe nâng không.
• Có thể đưa van mới vào vị trí không.
• Có cần tháo các đường ống hoặc thiết bị khác để thay van không.

Một vị trí lắp đặt tốt không chỉ phục vụ hôm nay mà còn giúp công trình dễ bảo trì nhiều năm sau.

Bảng gợi ý khoảng trống cần chú ý quanh từng loại van Samwoo

Bảng này có thể dùng làm checklist nhanh khi bố trí van tại công trình.

Những lỗi thường gặp khi không chừa đủ không gian thao tác

Một số lỗi thực tế thường gặp gồm:

• Van bướm tay gạt không xoay hết vì vướng tường.
• Van cổng ty nổi bị vướng trần khi mở.
• Lọc Y không tháo được lưới lọc.
• Không đưa được cờ lê vào siết bulong.
• Không nhìn thấy điểm rò mặt bích.
• Khớp nối cao su bị che khuất, không kiểm tra được.
• Van lắp quá sát thiết bị khác, không tháo thay được.
• Van trên cao nhưng không có vị trí thao tác an toàn.
• Sau khi bọc bảo ôn, không còn chỗ thao tác.
• Muốn sửa một van phải tháo cả cụm đường ống.

Những lỗi này thường không gây vấn đề ngay lúc lắp, nhưng sẽ gây khó khăn lớn khi hệ thống cần bảo trì.

Cách kiểm tra không gian thao tác trước khi lắp van Samwoo

Trước khi siết cố định van, đội thi công nên kiểm tra nhanh các điểm sau:

• Tay gạt có xoay hết hành trình không.
• Tay quay có đủ chỗ thao tác không.
• Van cổng ty nổi có đủ chiều cao không.
• Lọc Y có tháo được lưới không.
• Có đủ chỗ siết bulong mặt bích không.
• Có thể quan sát điểm rò không.
• Có thể tháo van ra nếu cần thay không.
• Van có bị vướng tường, trần, sàn, máng cáp hoặc đường ống khác không.
• Sau khi bọc bảo ôn có còn thao tác được không.
• Người vận hành có tiếp cận an toàn không.

Nếu phát hiện không đủ khoảng trống, nên điều chỉnh ngay trước khi hệ thống hoàn thiện.

Có nên ưu tiên van nhỏ gọn nếu không gian lắp hạn chế?

Có thể cân nhắc, nhưng phải đúng kỹ thuật. Trong các vị trí hạn chế không gian, van bướm thường được ưu tiên hơn van cổng vì thiết kế gọn, chiều dài thân ngắn và đóng mở nhanh. Tuy nhiên, không nên đổi loại van tùy tiện nếu bản vẽ yêu cầu van cổng hoặc nếu vị trí cần dòng chảy thông thoáng khi mở hoàn toàn.

Khi không gian hẹp, cần cân nhắc:

• Dùng van bướm thay van cổng nếu thiết kế cho phép.
• Dùng van cổng ty chìm thay ty nổi nếu thiếu chiều cao và phù hợp yêu cầu.
• Chọn tay quay thay tay gạt nếu tay gạt bị vướng hành trình.
• Xoay hướng lắp tay van để dễ thao tác hơn nếu cấu tạo cho phép.
• Bố trí lại đường ống để lọc Y có thể vệ sinh được.
• Thêm van chặn hai đầu để dễ bảo trì thiết bị.

Mọi thay đổi nên được kiểm tra theo bản vẽ, áp lực, chức năng và yêu cầu vận hành.

Thông tin cần cung cấp khi cần tư vấn vị trí lắp van Samwoo

Nếu chưa chắc vị trí lắp có đủ không gian thao tác hay không, khách hàng nên gửi:

• Ảnh vị trí lắp đặt thực tế.
• Bản vẽ hoặc sơ đồ đường ống.
• Loại van cần lắp.
• Kích cỡ DN.
• Áp lực PN10, PN16.
• Van dùng tay gạt, tay quay hay điều khiển.
• Vị trí lắp trong nhà, ngoài trời, hố van hay phòng kỹ thuật.
• Có bọc bảo ôn sau khi lắp không.
• Có cần tháo lọc, thay van hoặc bảo trì thường xuyên không.
• Các thiết bị xung quanh có thể gây vướng.

Thông tin này giúp chọn loại van và hướng lắp hợp lý hơn, tránh phải sửa lại sau khi thi công.

Kết luận

Cần chừa không gian thao tác quanh van Samwoo khi lắp đặt để đảm bảo van có thể đóng mở, kiểm tra, vệ sinh, bảo trì và thay thế thuận tiện trong suốt quá trình sử dụng. Nếu lắp van quá sát tường, sát trần, sát thiết bị khác hoặc bị che kín sau khi bảo ôn, việc vận hành và sửa chữa sau này sẽ rất khó khăn.

Từng loại van có yêu cầu không gian khác nhau. Van bướm cần khoảng xoay cho tay gạt hoặc tay quay. Van cổng ty nổi cần khoảng trống phía trên để ty van nâng lên. Lọc Y cần không gian tháo nắp và rút lưới lọc. Van 1 chiều cần không gian kiểm tra khi có tiếng kêu hoặc chảy ngược. Khớp nối cao su cần được quan sát để phát hiện phồng, nứt, lệch hoặc rò rỉ.

Một vị trí lắp đặt tốt không chỉ là lắp vừa van, mà còn phải dễ thao tác, dễ kiểm tra và dễ bảo trì về sau. Đây là yếu tố quan trọng giúp hệ thống đường ống vận hành ổn định, an toàn và tiết kiệm chi phí sửa chữa lâu dài.
