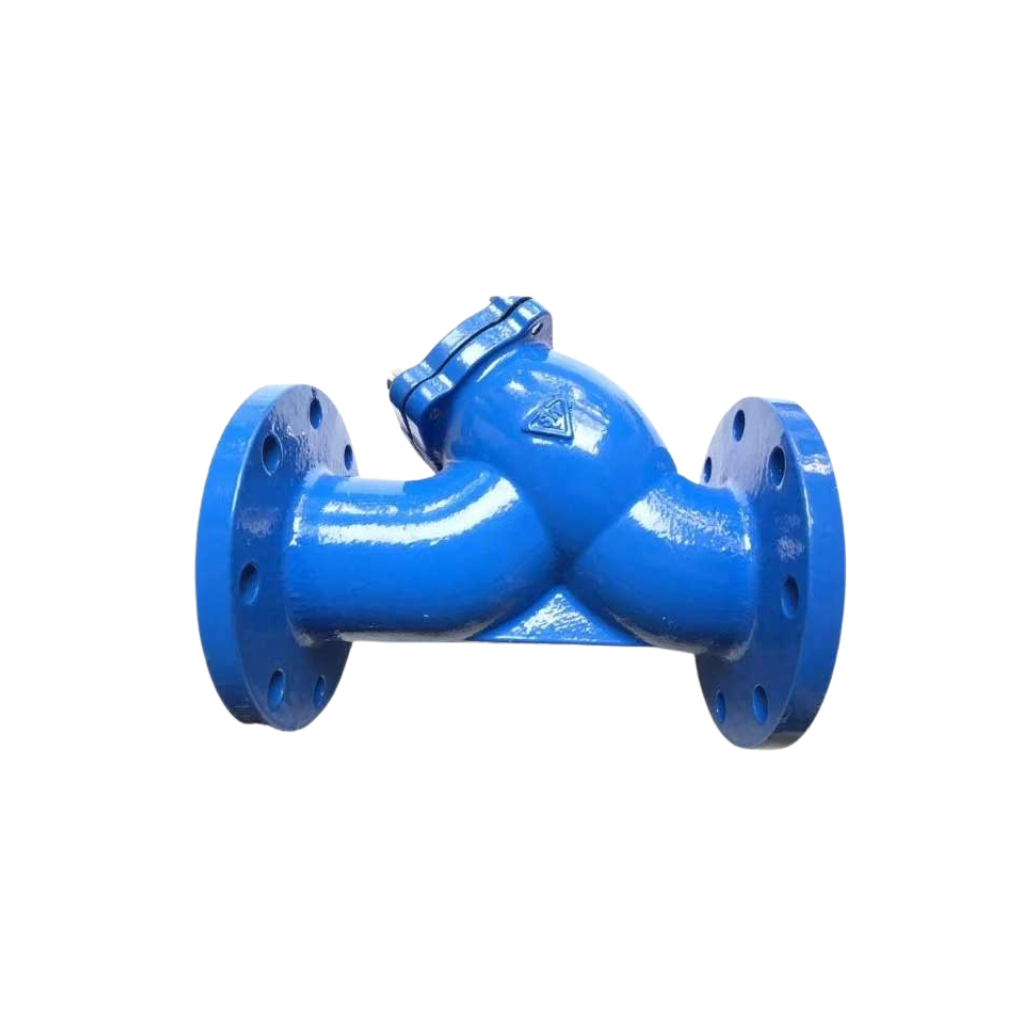

Lọc Y gang Samwoo

Lọc Y gang Samwoo là thiết bị dùng để lọc rác, cặn bẩn, xỉ hàn, tạp chất trong hệ thống đường ống nước, PCCC, HVAC, xử lý nước và đường ống công nghiệp. Sản phẩm có thân dạng chữ Y, bên trong có lưới lọc giúp giữ lại cặn bẩn trước khi dòng chảy đi qua các thiết bị quan trọng như máy bơm, van điều khiển, đồng hồ nước, van giảm áp hoặc thiết bị trao đổi nhiệt.

Dòng lọc Y Samwoo thường được lắp trước các thiết bị cần bảo vệ để hạn chế tình trạng kẹt van, tắc đường ống, hỏng gioăng, mòn đĩa van hoặc giảm tuổi thọ thiết bị. Với thân gang chắc chắn, kết nối mặt bích và khả năng tháo lưới vệ sinh định kỳ, đây là sản phẩm rất cần thiết trong nhiều hệ thống đường ống.

Ngoài lọc Y gang Samwoo, khách hàng có thể tham khảo thêm nhóm lọc Y Samwoo để lựa chọn các dòng lọc phù hợp với kích cỡ, áp lực và môi trường sử dụng thực tế.

Giới thiệu lọc Y gang Samwoo

Lọc Y gang Samwoo là thiết bị lọc rác đường ống có thân dạng chữ Y, được dùng để loại bỏ các tạp chất rắn có trong dòng chảy. Khi nước hoặc lưu chất đi qua thân lọc, cặn bẩn sẽ bị giữ lại ở lưới lọc bên trong, còn dòng chảy sạch hơn tiếp tục đi qua hệ thống.

Trong thực tế, đường ống sau khi thi công thường có xỉ hàn, cát, đất, mạt kim loại hoặc cặn bẩn còn sót lại. Nếu không có lọc Y, các tạp chất này có thể đi vào máy bơm, van điều khiển, van giảm áp, van 1 chiều, đồng hồ nước hoặc các thiết bị nhạy cảm khác. Lâu ngày, hệ thống dễ bị kẹt, rò rỉ, giảm lưu lượng hoặc hư hỏng thiết bị.

Lọc Y gang Samwoo thường được dùng cho hệ thống nước sạch, nước cấp, nước tuần hoàn, PCCC, HVAC, chiller, xử lý nước và các tuyến ống công nghiệp. Với kết nối mặt bích, sản phẩm phù hợp cho các đường ống kích cỡ trung bình đến lớn, yêu cầu lắp đặt chắc chắn và dễ bảo trì.

Cấu tạo và vật liệu

Lọc Y gang Samwoo có cấu tạo khá đơn giản nhưng đóng vai trò rất quan trọng trong việc bảo vệ hệ thống đường ống. Các bộ phận chính gồm thân lọc, lưới lọc, nắp xả cặn, gioăng làm kín và hai đầu kết nối mặt bích.

Thân lọc

Thân lọc thường được làm từ gang, có độ cứng tốt và phù hợp với các hệ thống nước thông dụng. Bên ngoài thân được phủ sơn bảo vệ để hạn chế gỉ sét, tăng độ bền khi lắp đặt trong phòng bơm, nhà máy, khu kỹ thuật hoặc môi trường có độ ẩm cao.

Thân có thiết kế dạng chữ Y, giúp dòng chảy đi qua tương đối thuận lợi và tạo khoang chứa lưới lọc ở nhánh chéo bên dưới.

Lưới lọc

Lưới lọc là bộ phận quan trọng nhất của sản phẩm. Lưới có nhiệm vụ giữ lại rác, cặn bẩn, xỉ hàn, mạt kim loại và các tạp chất rắn trong dòng chảy. Tùy từng model, lưới lọc có thể làm từ inox hoặc vật liệu phù hợp với môi trường sử dụng.

Kích thước mắt lưới cần được chọn phù hợp. Nếu mắt lưới quá lớn, cặn nhỏ có thể đi qua. Nếu mắt lưới quá nhỏ, lọc dễ bị nghẹt và cần vệ sinh thường xuyên hơn.

Nắp xả cặn

Nắp xả cặn nằm ở phần cuối nhánh chữ Y, dùng để mở ra khi cần vệ sinh lưới lọc. Khi hệ thống hoạt động lâu ngày, cặn bẩn sẽ tích tụ tại khu vực này, vì vậy cần kiểm tra và làm sạch định kỳ.

Gioăng làm kín

Gioăng làm kín giúp hạn chế rò rỉ tại vị trí nắp lọc và mặt bích kết nối. Đây là bộ phận nhỏ nhưng rất quan trọng, đặc biệt khi lọc làm việc trong hệ thống có áp lực.

Kết nối mặt bích

Hai đầu lọc được thiết kế mặt bích để lắp với đường ống. Kiểu kết nối này chắc chắn, phù hợp với đường ống DN50 trở lên và thuận tiện khi cần tháo lắp, bảo trì hoặc thay thế.

Nguyên lý hoạt động

Lọc Y gang Samwoo hoạt động theo nguyên lý giữ cặn bằng lưới lọc. Khi dòng nước đi vào thân lọc theo đúng chiều mũi tên, lưu chất sẽ đi qua lưới lọc bên trong. Các hạt cặn, rác, xỉ hàn và tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại.

Dòng nước sau khi qua lưới lọc sẽ tiếp tục đi đến các thiết bị phía sau. Nhờ đó, máy bơm, van điều khiển, đồng hồ nước, van giảm áp, van 1 chiều và các thiết bị khác được bảo vệ tốt hơn.

Sau một thời gian sử dụng, cặn bẩn tích tụ trong khoang lọc có thể làm giảm lưu lượng hoặc tăng tổn thất áp. Khi đó, kỹ thuật viên cần khóa van trước và sau lọc, xả áp, mở nắp lọc để lấy lưới ra vệ sinh, sau đó lắp lại và đưa hệ thống vào vận hành.

Thông số kỹ thuật

Ưu điểm của lọc Y gang Samwoo

Bảo vệ thiết bị phía sau đường ống

Lọc Y gang Samwoo giúp giữ lại cặn bẩn trước khi dòng chảy đi vào các thiết bị quan trọng. Nhờ đó, hệ thống hạn chế được tình trạng kẹt van, nghẹt đồng hồ nước, hỏng gioăng, mòn đĩa van hoặc giảm tuổi thọ máy bơm.

Thân gang chắc chắn, phù hợp hệ thống nước

Thân lọc làm từ gang, phù hợp với các hệ thống nước sạch, nước cấp, nước tuần hoàn, PCCC và HVAC. Lớp sơn phủ bên ngoài giúp tăng khả năng bảo vệ thân lọc trong môi trường kỹ thuật.

Kết nối mặt bích ổn định

Kiểu kết nối mặt bích giúp lọc lắp đặt chắc chắn trên đường ống, phù hợp với các tuyến ống DN50 trở lên. Khi cần bảo trì hoặc thay thế, người dùng có thể tháo bulong mặt bích để xử lý thuận tiện hơn.

Dễ vệ sinh lưới lọc

Thiết kế nắp xả cặn ở nhánh chữ Y giúp kỹ thuật viên có thể mở ra để lấy lưới lọc vệ sinh định kỳ. Đây là ưu điểm quan trọng vì lọc Y cần được làm sạch sau một thời gian vận hành để tránh nghẹt và giảm lưu lượng.

Phù hợp nhiều hệ thống công trình

Lọc Y gang Samwoo có thể dùng trong tòa nhà, nhà máy, khu công nghiệp, trạm bơm, hệ thống PCCC, HVAC, xử lý nước và các tuyến ống cấp nước. Đây là thiết bị nhỏ nhưng có vai trò bảo vệ rất lớn cho toàn bộ hệ thống.

Nhược điểm

Lọc Y gang Samwoo cần được vệ sinh định kỳ. Nếu để cặn tích tụ quá lâu, lưới lọc có thể bị nghẹt, làm giảm lưu lượng nước và tăng tổn thất áp trên đường ống.

Ngoài ra, lọc Y chỉ có tác dụng giữ lại cặn rắn có kích thước phù hợp với mắt lưới. Sản phẩm không có chức năng xử lý hóa chất, khử mùi, khử màu hoặc lọc tinh như các hệ thống lọc chuyên dụng.

Khi lắp đặt, cần bố trí không gian đủ để mở nắp lọc và rút lưới ra vệ sinh. Nếu lắp ở vị trí quá sát tường, sát nền hoặc bị vướng thiết bị khác, quá trình bảo trì sau này sẽ khó khăn hơn.

Ứng dụng thực tế

Lọc Y gang Samwoo được lắp phổ biến trước máy bơm để hạn chế cặn bẩn đi vào buồng bơm. Đây là vị trí rất quan trọng vì cặn rắn có thể làm mòn cánh bơm, giảm hiệu suất bơm hoặc gây hư hỏng trong quá trình vận hành.

Trong hệ thống PCCC, lọc Y giúp hạn chế rác và cặn đi vào các cụm van, đồng hồ, bơm và thiết bị điều khiển. Trong hệ thống HVAC và chiller, lọc thường được lắp trên đường nước tuần hoàn để bảo vệ thiết bị trao đổi nhiệt, van điều khiển và các cụm thiết bị nhạy cảm.

Trong hệ thống xử lý nước và cấp thoát nước, lọc Y gang Samwoo được dùng trên các tuyến ống dẫn nước sạch, nước thô hoặc nước sau xử lý. Sản phẩm giúp hệ thống vận hành ổn định hơn, giảm rủi ro tắc nghẽn và giảm chi phí sửa chữa thiết bị phía sau.

So sánh với các dòng sản phẩm khác

Kết luận: Lọc Y gang Samwoo không thay thế cho van cổng hay van 1 chiều. Mỗi sản phẩm có một nhiệm vụ riêng trong hệ thống. Lọc Y dùng để giữ cặn, van 1 chiều dùng để chống chảy ngược, còn van cổng dùng để đóng/mở dòng chảy. Trong nhiều hệ thống sau bơm, ba thiết bị này thường được lắp kết hợp để hệ thống vận hành ổn định hơn.

Tiêu chí lựa chọn lọc Y phù hợp

Khi chọn lọc Y gang Samwoo, cần xác định đúng kích cỡ DN của đường ống. Kích cỡ lọc phải đồng bộ với đường kính ống và tiêu chuẩn mặt bích để đảm bảo lắp đặt chính xác.

Tiếp theo, cần kiểm tra áp lực làm việc của hệ thống. Với các hệ thống nước thông dụng, PN10 và PN16 là hai mức áp phổ biến, nhưng vẫn cần chọn theo thiết kế thực tế của công trình.

Cần xem xét môi trường sử dụng là nước sạch, nước cấp, nước tuần hoàn, PCCC hay nước xử lý. Môi trường sử dụng ảnh hưởng đến vật liệu lưới lọc, gioăng và tần suất vệ sinh.

Ngoài ra, nên chú ý đến vị trí lắp đặt. Lọc Y cần được bố trí ở vị trí dễ tiếp cận để thuận tiện mở nắp, lấy lưới lọc ra vệ sinh và kiểm tra định kỳ.

Hướng dẫn lắp đặt, sử dụng và bảo trì

Trước khi lắp đặt

Trước khi lắp lọc, cần kiểm tra kích cỡ, tiêu chuẩn mặt bích, áp lực làm việc, hướng dòng chảy và tình trạng lưới lọc bên trong. Đường ống nên được vệ sinh sạch cặn bẩn lớn, xỉ hàn hoặc dị vật trước khi đưa hệ thống vào hoạt động.

Cần kiểm tra mũi tên chỉ chiều dòng chảy trên thân lọc. Lọc Y chỉ hoạt động đúng khi lắp theo đúng chiều dòng chảy.

Trong quá trình lắp đặt

Lọc cần được đặt đúng chiều, đúng tâm với đường ống. Khi ghép mặt bích, cần đặt gioăng đúng vị trí và siết bulong đều theo thứ tự đối xứng để hạn chế rò rỉ.

Nên lắp lọc ở vị trí có đủ không gian để mở nắp vệ sinh. Với hệ thống nằm ngang, phần nhánh chữ Y thường được hướng xuống dưới để cặn bẩn dễ tích tụ trong khoang lọc.

Sau khi sử dụng

Trong quá trình vận hành, cần kiểm tra định kỳ độ chênh áp, lưu lượng và tình trạng cặn bẩn trong lưới lọc. Nếu thấy lưu lượng giảm hoặc áp lực sau lọc yếu hơn bình thường, có thể lưới lọc đã bị nghẹt và cần vệ sinh.

Khi vệ sinh, cần khóa van trước và sau lọc, xả áp trong đường ống, sau đó mới mở nắp lọc để lấy lưới ra. Sau khi làm sạch, lắp lại đúng vị trí và kiểm tra rò rỉ trước khi vận hành chính thức.

Câu hỏi thường gặp

Liên hệ mua hàng

☎ Hotline: 0969 165 386

🏢 Văn phòng Hà Nội: Tầng 2, Số 4, Ngõ 18, Xóm Mới, Hữu Hòa, Thanh Trì, Hà Nội

🏭 Kho Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, Hà Nội

🏭 Kho TP.HCM: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12, TP. HCM

⚡ Dịch vụ: Hàng sẵn kho – Báo giá nhanh – Tư vấn kỹ thuật tận tâm

Khi cần mua lọc Y gang Samwoo, khách hàng nên cung cấp kích cỡ DN, áp lực làm việc, môi trường sử dụng, tiêu chuẩn mặt bích và vị trí lắp đặt để được tư vấn đúng sản phẩm. Với hệ thống sau bơm hoặc tuyến ống kỹ thuật, có thể kết hợp thêm van 1 chiều Samwoo và van cổng Samwoo để hệ thống vận hành an toàn, dễ bảo trì hơn.
