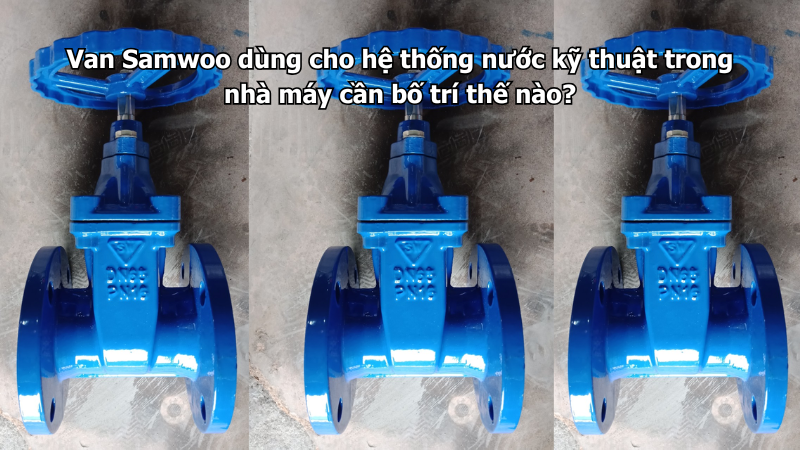

Van Samwoo dùng cho hệ thống nước kỹ thuật trong nhà máy cần bố trí thế nào?

Hệ thống nước kỹ thuật trong nhà máy thường phục vụ nhiều mục đích khác nhau như làm mát thiết bị, cấp nước rửa, cấp nước cho dây chuyền phụ trợ, cấp nước xử lý, tuần hoàn nước hoặc bổ sung nước cho các cụm máy. Vì vậy, việc bố trí Van Samwoo trong hệ thống này cần được tính toán rõ theo tuyến chính, tuyến nhánh, trạm bơm, thiết bị sử dụng và nhu cầu bảo trì thực tế.

Nếu bố trí van không hợp lý, nhà máy có thể gặp nhiều vấn đề như khó cô lập khu vực khi sửa chữa, mất nước diện rộng, tụt áp, nước hồi ngược về bơm, cặn làm kẹt thiết bị hoặc phải dừng cả dây chuyền chỉ vì một nhánh nhỏ gặp sự cố. Do đó, van Samwoo trong hệ thống nước kỹ thuật không nên lắp theo cảm tính, mà cần bố trí theo đúng chức năng vận hành của từng vị trí.

Hệ thống nước kỹ thuật trong nhà máy là gì?

Hệ thống nước kỹ thuật là hệ thống cấp nước không chỉ dùng cho sinh hoạt, mà còn phục vụ vận hành sản xuất và thiết bị phụ trợ trong nhà máy. Tùy từng ngành, nước kỹ thuật có thể dùng để làm mát máy, rửa thiết bị, cấp nước cho tháp giải nhiệt, cấp nước cho bể xử lý, cấp nước tuần hoàn hoặc phục vụ các công đoạn phụ trợ.

Đặc điểm của hệ thống này là thường có nhiều tuyến ống, nhiều nhánh cấp nước, nhiều điểm sử dụng và nhiều thiết bị vận hành cùng lúc. Áp lực, lưu lượng và chất lượng nước có thể thay đổi theo từng khu vực.

Vì vậy, van trong hệ thống nước kỹ thuật cần được bố trí sao cho dễ kiểm soát từng tuyến, dễ đóng mở khi cần bảo trì và không làm ảnh hưởng quá lớn đến các khu vực khác khi có sự cố.

Van Samwoo có phù hợp cho hệ thống nước kỹ thuật nhà máy không?

Van Samwoo có thể phù hợp cho hệ thống nước kỹ thuật trong nhà máy nếu chọn đúng loại van, đúng DN, đúng áp lực, đúng vật liệu và đúng vị trí lắp đặt. Các dòng thường được cân nhắc gồm van cổng Samwoo, van bướm Samwoo, van một chiều Samwoo và Lọc Y Samwoo.

Van cổng Samwoo thường phù hợp với vị trí khóa tuyến chính, khóa nhánh hoặc cô lập khu vực khi bảo trì. Van bướm Samwoo phù hợp với tuyến ống lớn cần đóng mở nhanh và tiết kiệm không gian. Van một chiều Samwoo phù hợp sau máy bơm để chống nước hồi ngược. Lọc Y Samwoo phù hợp tại các vị trí cần giữ cặn, bảo vệ bơm, đồng hồ, van điều khiển hoặc thiết bị phía sau.

Điều quan trọng là không nên dùng một loại van cho tất cả các vị trí. Mỗi vị trí trong hệ thống nước kỹ thuật có nhiệm vụ khác nhau, nên cần bố trí van theo đúng chức năng.

Bố trí van khóa tại tuyến nước kỹ thuật chính

Tuyến nước kỹ thuật chính là tuyến phân phối nước từ bể chứa, trạm bơm, hệ thống xử lý hoặc nguồn cấp trung tâm đến các khu vực sử dụng trong nhà máy. Trên tuyến này nên bố trí van khóa tổng hoặc van khóa khu vực để dễ kiểm soát hệ thống.

Van cổng Samwoo có thể dùng tại các vị trí khóa tuyến chính, nhất là nơi cần đóng hoặc mở hoàn toàn dòng nước. Khi mở hết, dòng nước đi qua tương đối thông thoáng, phù hợp với tuyến cần duy trì lưu lượng ổn định.

Nếu tuyến chính có kích cỡ lớn và cần thao tác nhanh, van bướm Samwoo cũng là lựa chọn phù hợp. Với DN lớn, nên ưu tiên van bướm tay quay để vận hành nhẹ hơn và kiểm soát trạng thái đóng mở tốt hơn.

Bố trí van tại từng nhánh cấp nước trong nhà máy

Nhà máy thường có nhiều nhánh cấp nước cho từng khu vực như xưởng sản xuất, phòng máy, khu rửa thiết bị, khu làm mát, khu xử lý nước, khu phụ trợ hoặc bể chứa trung gian. Mỗi nhánh nên có van khóa riêng để cô lập khi cần sửa chữa.

Nếu không bố trí van khóa nhánh, khi một khu vực gặp sự cố, đội kỹ thuật có thể phải dừng nước toàn hệ thống hoặc đóng van tổng. Điều này gây ảnh hưởng đến các dây chuyền khác, làm gián đoạn sản xuất và tăng thời gian xử lý.

Van Samwoo tại từng nhánh cần được đánh dấu rõ ràng. Nên ghi tên khu vực, mã van, trạng thái thường mở hoặc thường đóng để người vận hành không thao tác nhầm.

Bố trí van Samwoo quanh cụm máy bơm

Cụm máy bơm là vị trí cần bố trí van rất cẩn thận. Thông thường, trước bơm nên có van khóa để cô lập bơm khi bảo trì. Sau bơm nên có van một chiều để chống nước hồi ngược và thêm van khóa để thuận tiện tháo lắp, sửa chữa.

Van một chiều Samwoo sau bơm giúp ngăn nước chảy ngược khi bơm dừng, hạn chế tụt áp, tiếng va đập và rung đường ống. Với hệ thống nhiều bơm chạy luân phiên, van một chiều còn giúp tránh dòng nước từ bơm đang chạy chảy ngược qua bơm đang dừng.

Không nên lắp van một chiều ngược chiều dòng chảy. Cần kiểm tra mũi tên trên thân van, khoảng cách với đầu ra bơm, co, tê và côn thu để hạn chế dòng chảy rối làm van hoạt động không ổn định.

Bố trí Lọc Y Samwoo ở vị trí có cặn

Trong hệ thống nước kỹ thuật nhà máy, cặn có thể xuất hiện từ bể chứa, đường ống cũ, nước tuần hoàn, nước giếng, nước sau xử lý hoặc quá trình sửa chữa đường ống. Nếu cặn đi vào bơm, đồng hồ, van điều khiển, thiết bị trao đổi nhiệt hoặc đầu phun, hệ thống có thể bị tắc, kẹt hoặc giảm hiệu suất.

Lọc Y Samwoo nên được cân nhắc trước các thiết bị quan trọng như bơm, đồng hồ, van điều khiển, thiết bị trao đổi nhiệt hoặc khu vực có yêu cầu nước sạch hơn. Thiết bị này giúp giữ lại cặn, rác nhỏ và tạp chất cơ học trong nước.

Khi bố trí Lọc Y, cần chừa đủ không gian để mở nắp và vệ sinh lưới lọc. Không nên lắp lọc ở vị trí quá chật, quá thấp hoặc khó thao tác, vì nếu không vệ sinh được thì lọc dễ tắc và gây tụt áp.

Bố trí van tại đầu vào và đầu ra thiết bị

Các thiết bị trong nhà máy như máy làm mát, bộ trao đổi nhiệt, bồn chứa, máy rửa, cụm xử lý nước hoặc dây chuyền phụ trợ thường cần van khóa ở đầu vào và đầu ra. Việc này giúp cô lập thiết bị khi cần bảo trì mà không phải dừng toàn bộ tuyến nước.

Tại đầu vào thiết bị, có thể bố trí van khóa và Lọc Y nếu nước có cặn. Tại đầu ra thiết bị, có thể bố trí van khóa để dễ tháo lắp hoặc kiểm tra khi có sự cố. Nếu thiết bị có nguy cơ nước hồi ngược, cần cân nhắc thêm van một chiều.

Cách bố trí này giúp đội bảo trì chủ động hơn. Khi một thiết bị cần sửa chữa, chỉ cần đóng van đầu vào và đầu ra của thiết bị đó thay vì dừng toàn bộ khu vực.

Bố trí van tại điểm chia nhánh đường ống

Điểm chia nhánh là nơi tuyến ống chính tách ra nhiều nhánh nhỏ. Đây là vị trí dễ gây nhầm lẫn nếu nhiều van lắp gần nhau nhưng không được đánh dấu rõ. Vì vậy, mỗi nhánh nên có van khóa riêng, mã số riêng và ghi rõ khu vực cấp nước.

Tại điểm chia nhánh, cần ưu tiên bố trí van ở vị trí dễ nhìn, dễ thao tác và dễ kiểm tra rò rỉ. Nếu có nhiều van cạnh nhau, nên sắp xếp theo thứ tự logic giống với sơ đồ đường ống để người vận hành dễ đối chiếu.

Không nên lắp van quá sát tê chia nhánh nếu không gian cho phép. Một đoạn ống thẳng trước van sẽ giúp dòng chảy ổn định hơn, đặc biệt với van bướm, van một chiều hoặc các thiết bị đo lưu lượng.

Bố trí van xả cặn và van xả đáy nếu cần

Một số hệ thống nước kỹ thuật có cặn lắng ở điểm thấp, bể chứa, đoạn ống cuối tuyến hoặc khu vực ít lưu thông. Khi đó, nên bố trí điểm xả cặn hoặc van xả đáy để vệ sinh hệ thống định kỳ.

Van xả cần được bố trí ở nơi an toàn, có đường thoát nước phù hợp và không gây ảnh hưởng đến thiết bị điện, nền xưởng hoặc khu vực vận hành. Trước khi xả, cần kiểm tra áp lực và tình trạng tuyến ống để tránh xả nước đột ngột gây mất kiểm soát.

Dù van xả không phải lúc nào cũng cần, nhưng với hệ thống nước kỹ thuật có nhiều cặn hoặc nước tuần hoàn, đây là hạng mục nên được xem xét trong thiết kế tổng thể.

Chú ý áp lực và lưu lượng khi bố trí van

Áp lực và lưu lượng là hai yếu tố quan trọng khi bố trí van Samwoo trong nhà máy. Nếu bố trí van không phù hợp, dòng nước có thể bị cản, tụt áp ở cuối tuyến hoặc không đủ lưu lượng cho thiết bị.

Tại các tuyến chính, nên chọn van có DN phù hợp với đường ống để không làm giảm lưu lượng. Tại các nhánh nhỏ, cần đảm bảo van đủ lưu lượng cho thiết bị phía sau. Tại vị trí sau bơm, cần kiểm tra áp lực cao nhất khi bơm khởi động hoặc khi các nhánh đóng mở.

Người vận hành cũng không nên đóng mở van quá nhanh trên tuyến áp lực lớn. Thao tác đột ngột có thể gây sốc áp, rung đường ống, xì mặt bích hoặc ảnh hưởng đến máy bơm.

Chú ý môi trường nước kỹ thuật trong nhà máy

Nước kỹ thuật trong nhà máy có thể là nước sạch, nước giếng, nước tuần hoàn, nước làm mát, nước rửa hoặc nước sau xử lý. Mỗi loại nước có đặc điểm khác nhau về cặn, nhiệt độ, phèn, hóa chất hoặc khả năng ăn mòn.

Nếu nước có cặn, nên bố trí Lọc Y tại các vị trí cần bảo vệ thiết bị. Nếu nước có hóa chất, cần kiểm tra vật liệu thân van, đĩa van, trục van và gioăng làm kín. Nếu nước có nhiệt độ cao hoặc thay đổi liên tục, cần kiểm tra giới hạn làm việc của gioăng và lớp phủ.

Không nên chọn van chỉ theo DN và giá bán. Với hệ thống nước kỹ thuật nhà máy, môi trường nước quyết định rất nhiều đến độ bền và độ kín của van.

Đánh dấu và quản lý trạng thái van

Trong nhà máy, số lượng van có thể rất nhiều. Nếu không đánh dấu rõ, người vận hành dễ đóng nhầm van, mở sai tuyến hoặc không xác định được van nào cấp cho thiết bị nào. Vì vậy, mỗi van Samwoo nên có mã số và thẻ tên riêng.

Trên thẻ van nên ghi mã van, khu vực cấp nước, loại van, DN và trạng thái vận hành bình thường. Ví dụ: thường mở, thường đóng, chỉ mở khi xả rửa hoặc chỉ thao tác khi bảo trì.

Ngoài ra, nên có sơ đồ van đặt tại phòng kỹ thuật hoặc khu vực vận hành. Khi có sự cố, đội kỹ thuật có thể xác định nhanh cần đóng van nào, giảm thời gian xử lý và hạn chế ảnh hưởng đến sản xuất.

Checklist bố trí van Samwoo trong hệ thống nước kỹ thuật nhà máy

Checklist kiểm tra trước khi lắp van Samwoo

Những lỗi thường gặp khi bố trí van trong nhà máy

Lỗi đầu tiên là thiếu van khóa khu vực. Khi một nhánh hoặc một thiết bị gặp sự cố, nhà máy phải dừng nước phạm vi lớn, gây ảnh hưởng đến sản xuất.

Lỗi thứ hai là không lắp van một chiều sau bơm. Điều này dễ gây nước hồi ngược, tụt áp, rung đường ống và ảnh hưởng đến tuổi thọ máy bơm.

Lỗi thứ ba là bỏ qua Lọc Y tại các vị trí có cặn. Cặn có thể làm kẹt van, hư thiết bị đo, tắc đầu phun hoặc làm giảm hiệu suất trao đổi nhiệt.

Lỗi thứ tư là không đánh dấu van. Khi hệ thống có nhiều van giống nhau, người vận hành dễ đóng nhầm hoặc mở sai tuyến.

Lỗi thứ năm là lắp van ở vị trí khó thao tác. Khi cần bảo trì, việc đóng mở hoặc tháo lắp sẽ mất thời gian và có thể gây gián đoạn vận hành.

Kết luận

Van Samwoo dùng cho hệ thống nước kỹ thuật trong nhà máy cần được bố trí theo đúng chức năng từng vị trí. Tuyến chính và từng khu vực cần có van khóa để dễ cô lập khi bảo trì. Sau máy bơm cần có van một chiều để chống nước hồi ngược. Trước thiết bị quan trọng hoặc tuyến có cặn nên bố trí Lọc Y Samwoo. Tại điểm chia nhánh cần đánh dấu rõ từng van để tránh thao tác nhầm.

Nếu hệ thống nước kỹ thuật trong nhà máy cần van khóa tuyến chính, khóa nhánh, cô lập khu vực hoặc bảo trì từng cụm thiết bị mà không ảnh hưởng toàn hệ thống, khách hàng có thể tham khảo thêm nhóm Van cổng Samwoo để lựa chọn sản phẩm phù hợp với kích cỡ, áp lực và điều kiện vận hành thực tế.
