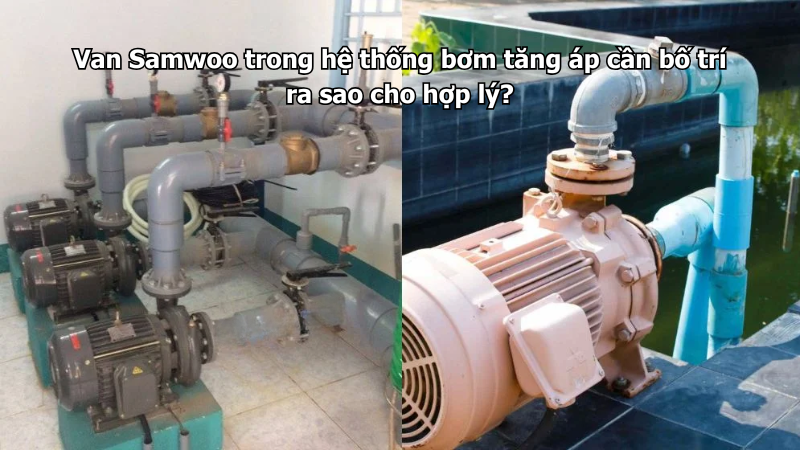

Van Samwoo trong hệ thống bơm tăng áp cần bố trí ra sao cho hợp lý?

Hệ thống bơm tăng áp thường được dùng trong nhà cao tầng, khu dân cư, nhà máy, phòng bơm, hệ thống cấp nước sinh hoạt, PCCC và các tuyến ống cần duy trì áp lực ổn định. Trong hệ thống này, van không chỉ có nhiệm vụ đóng mở dòng nước mà còn giúp bảo vệ máy bơm, chống nước chảy ngược, cô lập thiết bị khi bảo trì và kiểm soát dòng nước an toàn hơn. Vì vậy, khi bố trí Van Samwoo trong hệ thống bơm tăng áp, người dùng cần sắp xếp đúng vị trí từng loại van, không nên lắp tùy tiện theo chỗ còn trống.

Một cụm bơm tăng áp hợp lý thường cần có van khóa trước bơm, van khóa sau bơm, van một chiều sau bơm, khớp nối mềm, đồng hồ áp, Y lọc nếu nguồn nước có cặn và các thiết bị điều khiển áp lực nếu hệ thống yêu cầu. Nếu bố trí sai, hệ thống có thể bị rung, tụt áp, nước hồi ngược, bơm chạy không ổn định hoặc khó sửa chữa khi có sự cố.

Hệ thống bơm tăng áp là gì?

Hệ thống bơm tăng áp là cụm thiết bị dùng để tăng và duy trì áp lực nước trong đường ống. Khi áp lực nguồn nước yếu, bơm tăng áp sẽ hoạt động để đẩy nước đến các tầng cao, các khu vực xa nguồn hoặc các thiết bị cần áp lực ổn định.

Hệ thống này thường có máy bơm, bình tích áp, tủ điều khiển, cảm biến áp suất, đồng hồ áp, đường ống hút, đường ống đẩy, van khóa, van một chiều và các phụ kiện liên quan. Tùy quy mô công trình, hệ bơm có thể chỉ gồm một bơm hoặc nhiều bơm chạy luân phiên.

Do bơm tăng áp tạo áp lực trực tiếp cho đường ống nên các van lắp trong hệ thống cần được bố trí đúng. Một van lắp sai vị trí có thể làm bơm khó bảo trì, nước hồi ngược khi bơm dừng hoặc gây rung lắc mạnh khi hệ thống vận hành.

Vì sao cần bố trí van Samwoo hợp lý trong hệ bơm tăng áp?

Bơm tăng áp là khu vực có áp lực thay đổi liên tục. Khi bơm khởi động, áp lực tăng lên. Khi bơm dừng, dòng nước có thể có xu hướng hồi ngược. Khi nhiều thiết bị dùng nước cùng lúc, áp lực có thể dao động. Vì vậy, van trong cụm bơm cần được bố trí để kiểm soát các tình huống này.

Nếu thiếu van khóa trước và sau bơm, khi cần sửa máy bơm, đội kỹ thuật có thể phải dừng toàn bộ hệ thống và xả nước nhiều hơn. Nếu thiếu van một chiều, nước có thể chảy ngược về bơm khi bơm dừng. Nếu thiếu Y lọc ở nguồn nước có cặn, cặn có thể đi vào bơm, van hoặc thiết bị điều khiển.

Bố trí van hợp lý giúp hệ thống bơm tăng áp vận hành ổn định hơn, giảm sự cố, dễ cô lập từng thiết bị và tiết kiệm thời gian bảo trì.

Vị trí van khóa trước máy bơm

Van khóa trước máy bơm thường được lắp trên đường hút hoặc đường cấp nước vào bơm. Vị trí này giúp người vận hành khóa nước đầu vào khi cần tháo bơm, thay gioăng, kiểm tra cánh bơm hoặc sửa chữa thiết bị.

Ở vị trí này, có thể sử dụng van cổng Samwoo hoặc van bướm Samwoo tùy kích cỡ đường ống và không gian lắp đặt. Với tuyến ống lớn cần thao tác nhanh, van bướm có thể thuận tiện hơn. Với vị trí cần khóa dòng hoàn toàn và ít đóng mở, van cổng cũng là lựa chọn phù hợp.

Khi lắp van khóa trước bơm, cần đảm bảo không làm cản trở dòng nước hút vào bơm. Nếu bố trí quá nhiều phụ kiện sát đầu hút, dòng nước vào bơm có thể không ổn định, gây rung, ồn hoặc giảm hiệu suất bơm.

Vị trí Y lọc trước máy bơm hoặc trước thiết bị quan trọng

Nếu nguồn nước có cặn, cát, rác nhỏ hoặc tạp chất, nên cân nhắc lắp Y lọc Samwoo trước máy bơm hoặc trước các thiết bị quan trọng. Y lọc giúp giữ lại cặn trước khi nước đi vào bơm, van điều khiển, đồng hồ hoặc thiết bị đo áp.

Tuy nhiên, Y lọc cần được bố trí ở vị trí dễ vệ sinh. Không nên lắp lọc quá sát nền, sát tường hoặc trong góc hẹp khiến việc mở nắp lọc khó khăn. Trong hệ bơm tăng áp, nếu lưới lọc bị tắc mà không vệ sinh kịp, bơm có thể thiếu nước đầu vào, chạy yếu hoặc phát tiếng ồn.

Với nguồn nước sạch đã qua xử lý tốt, Y lọc có thể không bắt buộc ở mọi vị trí. Nhưng với hệ thống có nguy cơ cặn từ bể chứa, đường ống cũ hoặc nước đầu vào không ổn định, lọc Y là hạng mục nên được xem xét.

Vị trí khớp nối mềm gần máy bơm

Máy bơm khi hoạt động thường tạo rung động. Nếu rung truyền trực tiếp vào đường ống và van, hệ thống có thể bị lỏng bulong, xì mặt bích hoặc phát tiếng ồn. Vì vậy, gần máy bơm thường cần bố trí khớp nối mềm để giảm rung và bảo vệ đường ống.

Khớp nối mềm thường được bố trí gần đầu hút hoặc đầu đẩy của bơm tùy thiết kế. Khi lắp cùng van Samwoo, cần đảm bảo khớp nối mềm không bị kéo lệch, không bị ép quá mức và không thay thế vai trò của giá đỡ đường ống.

Van Samwoo không nên chịu toàn bộ rung động và trọng lượng của đường ống. Cụm bơm cần có giá đỡ, bệ bơm và điểm cố định hợp lý để giảm tải cho van, mặt bích và khớp nối mềm.

Vị trí van một chiều sau máy bơm

Van một chiều Samwoo là thiết bị rất quan trọng trong hệ thống bơm tăng áp. Van thường được bố trí trên đường đẩy sau máy bơm để ngăn nước chảy ngược về bơm khi bơm dừng.

Nếu không có van một chiều, nước trong đường ống phía sau có thể hồi ngược, làm tụt áp, gây tiếng va đập, làm bơm quay ngược hoặc ảnh hưởng đến tuổi thọ thiết bị. Với hệ thống nhiều bơm chạy luân phiên, van một chiều càng quan trọng vì giúp ngăn dòng nước từ bơm đang chạy chảy ngược qua bơm đang dừng.

Khi lắp van một chiều Samwoo, cần kiểm tra đúng hướng dòng chảy trên thân van. Không nên lắp ngược chiều. Ngoài ra, cần tránh đặt van quá sát co, tê, côn thu hoặc vị trí dòng chảy chưa ổn định, vì có thể làm lá van đóng mở không đều và phát tiếng đập.

Vị trí van khóa sau máy bơm

Sau van một chiều hoặc sau cụm bơm, thường cần bố trí van khóa để cô lập máy bơm khi bảo trì. Van khóa sau bơm giúp người vận hành tách riêng bơm khỏi đường ống đẩy mà không cần xả nước toàn bộ hệ thống phía sau.

Ở vị trí này, có thể sử dụng van bướm Samwoo hoặc van cổng Samwoo tùy kích cỡ và nhu cầu vận hành. Với đường ống lớn, van bướm tay quay thường được ưu tiên vì thao tác nhanh, thân gọn và dễ bố trí trong phòng bơm. Với tuyến khóa chính ít thao tác, van cổng cũng có thể phù hợp.

Khi bố trí van khóa sau bơm, cần chừa đủ không gian để đóng mở tay quay, siết bulong, tháo van và kiểm tra rò rỉ sau này.

Thứ tự bố trí van trong cụm bơm tăng áp nên tham khảo

Tùy thiết kế, thứ tự bố trí có thể thay đổi. Tuy nhiên, một cụm bơm tăng áp thường có thể tham khảo cách bố trí cơ bản như sau:

Cách bố trí này giúp cụm bơm dễ vận hành và dễ bảo trì hơn. Khi cần sửa bơm, có thể đóng van trước và sau bơm. Khi bơm dừng, van một chiều ngăn nước hồi. Khi nước có cặn, Y lọc giúp bảo vệ thiết bị phía sau.

Chọn van bướm Samwoo trong hệ bơm tăng áp

Van bướm Samwoo phù hợp với các tuyến ống có kích cỡ vừa và lớn trong hệ bơm tăng áp. Dòng van này có ưu điểm là thân gọn, đóng mở nhanh, dễ lắp đặt và tiết kiệm không gian trong phòng bơm.

Van bướm thường được bố trí ở đường ống đẩy, tuyến khóa tổng, nhánh chia khu vực hoặc vị trí cần thao tác nhanh. Với đường ống lớn, nên ưu tiên van bướm tay quay để vận hành nhẹ hơn và kiểm soát trạng thái đóng mở tốt hơn.

Khi dùng van bướm gần bơm, không nên đóng mở quá nhanh khi nước đang chảy mạnh. Việc đóng van đột ngột có thể gây sốc áp, rung đường ống và ảnh hưởng đến mặt bích, gioăng hoặc máy bơm.

Chọn van cổng Samwoo trong hệ bơm tăng áp

Van cổng Samwoo phù hợp với vị trí cần khóa nước hoàn toàn, ít đóng mở và cần dòng nước đi qua thông thoáng khi van mở hết. Trong hệ bơm tăng áp, van cổng có thể dùng ở đầu vào bơm, đầu ra tuyến chính hoặc vị trí khóa tổng.

Van cổng không nên dùng để điều tiết lưu lượng bằng cách mở lưng chừng trong thời gian dài. Nếu làm vậy, cánh van có thể bị rung, mài mòn và giảm khả năng đóng kín.

Khi lắp van cổng Samwoo, cần chừa đủ không gian xoay tay quay, kiểm tra ty van và tháo lắp khi cần. Với phòng bơm chật, cần cân nhắc chiều cao và hướng thao tác trước khi thi công.

Chọn van một chiều Samwoo trong hệ bơm tăng áp

Van một chiều Samwoo gần như là thiết bị không nên bỏ qua trong hệ thống bơm tăng áp. Đặc biệt với hệ thống có nhiều bơm, bơm chạy luân phiên hoặc đường ống có áp lực phía sau, van một chiều giúp ngăn nước hồi ngược qua bơm.

Khi chọn van một chiều, cần kiểm tra DN, áp lực làm việc, kiểu kết nối, hướng lắp và vị trí lắp. Nếu nước có cặn, cần bố trí lọc phù hợp để tránh lá van bị kẹt. Nếu van phát tiếng đập khi bơm dừng, cần kiểm tra lưu lượng, áp lực, vị trí lắp và khả năng dòng nước hồi quá mạnh.

Van một chiều cần được lắp đúng chiều theo mũi tên trên thân van. Đây là lỗi cơ bản nhưng rất quan trọng, vì lắp sai chiều có thể làm hệ thống không cấp được nước hoặc không chống hồi nước.

Chú ý áp lực khi bố trí van Samwoo trong bơm tăng áp

Hệ thống bơm tăng áp có áp lực thay đổi theo chế độ chạy của bơm. Khi bơm khởi động, áp lực có thể tăng nhanh. Khi nhiều điểm dùng nước mở cùng lúc, áp lực có thể giảm. Khi bơm dừng, nước phía sau có thể tạo áp lực hồi.

Vì vậy, khi chọn van Samwoo, cần kiểm tra cấp áp lực của van có phù hợp với áp lực làm việc thực tế không. Không nên chỉ tính áp lực trung bình, mà cần tính cả áp lực cao nhất có thể xảy ra trong hệ thống.

Ngoài ra, khi vận hành, người dùng không nên đóng mở van tổng quá nhanh. Thao tác từ từ sẽ giúp giảm sốc áp, giảm rung và bảo vệ đường ống.

Chú ý không gian lắp đặt và bảo trì trong phòng bơm

Phòng bơm thường có nhiều thiết bị đặt gần nhau như máy bơm, tủ điện, bình tích áp, đường ống, đồng hồ và van. Nếu van Samwoo lắp quá sát tường, sát máy bơm hoặc sát thiết bị khác, việc đóng mở và bảo trì sau này sẽ khó khăn.

Khi bố trí van, cần chừa đủ không gian cho tay quay, tay gạt, bulong mặt bích và thao tác tháo lắp. Với Y lọc, cần chừa khoảng mở nắp lọc. Với van một chiều, cần có vị trí thuận tiện để kiểm tra khi phát sinh tiếng đập hoặc nghi ngờ nước hồi ngược.

Một cụm bơm được bố trí tốt không chỉ chạy ổn định mà còn giúp đội kỹ thuật sửa chữa nhanh hơn khi có sự cố.

Checklist bố trí van Samwoo trong hệ thống bơm tăng áp

Những lỗi thường gặp khi bố trí van trong hệ bơm tăng áp

Lỗi đầu tiên là thiếu van khóa trước hoặc sau bơm. Khi cần sửa bơm, hệ thống phải dừng rộng hơn và mất nhiều thời gian xả nước.

Lỗi thứ hai là không lắp van một chiều sau bơm. Đây là nguyên nhân dễ gây nước hồi ngược, tụt áp, rung đường ống và tiếng va đập khi bơm dừng.

Lỗi thứ ba là lắp Y lọc nhưng không chừa chỗ vệ sinh. Nếu lưới lọc bị tắc mà không thể mở ra vệ sinh thuận tiện, hệ thống có thể bị thiếu nước đầu vào hoặc giảm áp lực.

Lỗi thứ tư là bố trí van quá sát co, tê, côn thu hoặc đầu bơm. Dòng chảy chưa ổn định có thể làm van rung, phát tiếng ồn hoặc hoạt động không đều.

Lỗi thứ năm là không có giá đỡ phù hợp. Khi đường ống và van bị võng hoặc chịu rung mạnh, mặt bích dễ bị lệch, gioăng bị ép không đều và phát sinh rò rỉ.

Kết luận

Van Samwoo trong hệ thống bơm tăng áp cần được bố trí theo đúng chức năng của từng vị trí. Trước bơm nên có van khóa để bảo trì. Nếu nguồn nước có cặn, nên cân nhắc Y lọc. Gần bơm cần chú ý khớp nối mềm và giá đỡ để giảm rung. Sau bơm nên có van một chiều để chống nước hồi ngược. Sau cụm bơm cần có van khóa để cô lập thiết bị khi sửa chữa.

Khi bố trí đúng, hệ thống bơm tăng áp sẽ vận hành ổn định hơn, giảm rung, hạn chế tụt áp, bảo vệ máy bơm và dễ bảo trì lâu dài. Với vị trí sau máy bơm hoặc hệ thống có nguy cơ nước chảy ngược, khách hàng có thể tham khảo thêm nhóm Van 1 chiều Samwoo để lựa chọn sản phẩm phù hợp với kích cỡ, áp lực và điều kiện vận hành thực tế.
