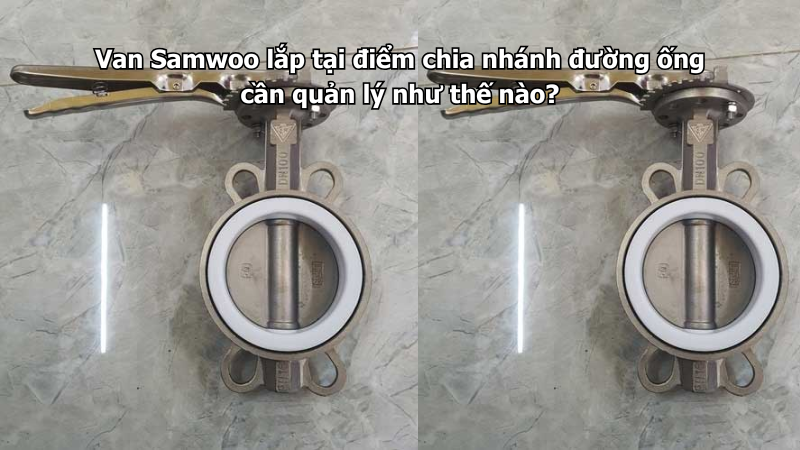

Van Samwoo lắp tại điểm chia nhánh đường ống cần quản lý như thế nào?

Trong hệ thống đường ống, điểm chia nhánh là vị trí rất quan trọng vì đây là nơi dòng nước được phân phối sang nhiều khu vực, nhiều tầng, nhiều dây chuyền hoặc nhiều thiết bị khác nhau. Nếu không quản lý tốt các van tại điểm chia nhánh, người vận hành dễ đóng nhầm van, mở sai khu vực, gây mất nước cục bộ, tụt áp, rò rỉ hoặc khó xử lý khi có sự cố. Vì vậy, khi lắp Van Samwoo tại điểm chia nhánh đường ống, cần có cách bố trí, đánh dấu, kiểm tra và quản lý trạng thái đóng mở thật rõ ràng.

Van Samwoo có thể được dùng tại nhiều điểm chia nhánh trong hệ thống cấp nước, PCCC, phòng bơm, tòa nhà, nhà máy, khu dân cư, xử lý nước hoặc hệ thống nước làm mát. Tuy nhiên, điểm chia nhánh thường là khu vực có nhiều van đặt gần nhau nên dễ nhầm lẫn trong quá trình vận hành. Do đó, ngoài việc chọn đúng loại van, người dùng cần quản lý bằng sơ đồ, mã số, bảng ghi chú và lịch kiểm tra định kỳ.

Điểm chia nhánh đường ống là gì?

Điểm chia nhánh đường ống là vị trí mà tuyến ống chính tách ra thành nhiều tuyến ống nhỏ hơn để cấp nước cho từng khu vực. Điểm này thường có tê chia nhánh, côn thu, van khóa, đồng hồ, lọc, van một chiều hoặc các phụ kiện đi kèm tùy thiết kế hệ thống.

Trong tòa nhà cao tầng, điểm chia nhánh có thể là nơi cấp nước cho từng tầng hoặc từng trục kỹ thuật. Trong nhà máy, đây có thể là vị trí chia nước cho từng dây chuyền sản xuất, từng khu vực làm mát, từng cụm thiết bị hoặc từng bể xử lý. Trong khu dân cư, điểm chia nhánh có thể là nơi phân phối nước cho từng dãy nhà, từng block hoặc từng khu vực sử dụng.

Vì đây là vị trí kiểm soát nhiều tuyến phía sau, nếu quản lý không rõ, một thao tác sai có thể ảnh hưởng đến cả khu vực lớn.

Vì sao cần quản lý van Samwoo tại điểm chia nhánh?

Van Samwoo lắp tại điểm chia nhánh có nhiệm vụ khóa mở từng nhánh, cô lập khu vực khi sửa chữa, điều phối dòng nước và hỗ trợ bảo trì hệ thống. Nếu các van này không được quản lý rõ, người vận hành có thể gặp nhiều rủi ro.

Ví dụ, khi cần sửa một nhánh nhỏ nhưng không biết van nào kiểm soát nhánh đó, kỹ thuật viên có thể phải đóng van tổng, làm gián đoạn toàn bộ hệ thống. Hoặc khi mở nhầm van, nước có thể cấp vào khu vực chưa sẵn sàng vận hành, gây rò rỉ hoặc ảnh hưởng đến thiết bị.

Ngoài ra, điểm chia nhánh thường có nhiều co, tê, côn thu và nhiều van gần nhau. Nếu không ghi chú rõ chức năng từng van, việc kiểm tra sau này sẽ mất nhiều thời gian. Do đó, quản lý van tại điểm chia nhánh là việc cần làm ngay sau khi lắp đặt, không nên để đến khi có sự cố mới kiểm tra.

Nên chọn loại van Samwoo nào tại điểm chia nhánh?

Tùy nhiệm vụ của từng nhánh, người dùng có thể chọn các dòng van Samwoo khác nhau. Nếu nhánh cần khóa nước chính, ít thao tác và yêu cầu đóng mở hoàn toàn, có thể chọn van cổng Samwoo. Nếu nhánh có kích cỡ lớn, cần đóng mở nhanh và tiết kiệm không gian, van bướm Samwoo là lựa chọn phù hợp. Nếu sau nhánh có máy bơm hoặc nguy cơ nước hồi ngược, nên cân nhắc van một chiều Samwoo. Nếu nguồn nước có cặn, có thể bố trí Y lọc Samwoo trước thiết bị quan trọng.

Tại điểm chia nhánh, van khóa nhánh là thiết bị quan trọng nhất. Van này giúp cô lập từng nhánh khi cần sửa chữa mà không ảnh hưởng đến toàn bộ tuyến chính. Với những hệ thống nhiều nhánh, nên chọn loại van dễ nhận biết trạng thái đóng mở, thao tác thuận tiện và phù hợp với áp lực thực tế.

Không nên chọn một loại van cho tất cả các nhánh nếu chức năng từng nhánh khác nhau. Nhánh cấp nước sinh hoạt, nhánh cấp nước kỹ thuật, nhánh nước làm mát, nhánh sau bơm và nhánh xả cặn có thể cần cách chọn van khác nhau.

Bố trí van Samwoo tại điểm chia nhánh sao cho hợp lý

Khi bố trí van Samwoo tại điểm chia nhánh, cần ưu tiên sự rõ ràng, dễ thao tác và dễ bảo trì. Van không nên lắp quá sát nhau đến mức khó xoay tay quay, khó siết bulong hoặc khó đọc ký hiệu trên thân van.

Nếu có nhiều nhánh nằm gần nhau, nên sắp xếp van theo thứ tự logic. Ví dụ, nhánh số 1, nhánh số 2, nhánh số 3 nên được bố trí cùng chiều với sơ đồ đường ống để người vận hành dễ đối chiếu. Nếu van lắp trong hố kỹ thuật hoặc phòng bơm, cần chừa lối đi đủ rộng để thao tác khi cần.

Ngoài ra, không nên lắp van quá sát ngay sau tê chia nhánh nếu không gian cho phép. Tại điểm tê, dòng nước có thể bị rối hoặc lệch áp. Chừa một đoạn ống thẳng trước van sẽ giúp dòng chảy ổn định hơn, nhất là với van bướm hoặc van một chiều.

Đánh số và gắn thẻ cho từng van

Đánh số van là bước rất quan trọng khi quản lý điểm chia nhánh. Mỗi van Samwoo nên có mã riêng để nhận biết, ví dụ V-01, V-02, V-03 hoặc theo khu vực như B1-V01, T5-V02, PCCC-V03. Mã này cần trùng với bản vẽ, sơ đồ vận hành và hồ sơ bảo trì.

Trên thẻ van nên ghi các thông tin cơ bản như tên nhánh, khu vực cấp nước, loại van, DN, trạng thái vận hành bình thường và người phụ trách nếu có. Với hệ thống lớn, nên dùng bảng danh mục van để ghi rõ từng van kiểm soát khu vực nào.

Việc gắn thẻ giúp tránh đóng nhầm van, nhất là trong ca trực có nhiều người vận hành hoặc khi đội bảo trì mới tiếp nhận hệ thống. Đây là cách quản lý đơn giản nhưng rất hiệu quả.

Ghi rõ trạng thái đóng mở của van

Tại điểm chia nhánh, không phải van nào cũng luôn mở hoặc luôn đóng. Có van thường mở để cấp nước liên tục, có van thường đóng để dự phòng, có van chỉ mở khi xả rửa hoặc bảo trì. Vì vậy, cần ghi rõ trạng thái vận hành bình thường của từng van.

Nếu van Samwoo ở trạng thái thường mở, nên ghi “thường mở” trên thẻ hoặc trong hồ sơ. Nếu van thường đóng, cũng cần ghi rõ để tránh người vận hành tự ý mở nhầm. Với những van quan trọng, có thể dùng dây niêm phong, khóa tay quay hoặc biển cảnh báo nếu không được thao tác tùy tiện.

Quản lý trạng thái đóng mở giúp hệ thống vận hành ổn định hơn. Khi có sự cố, kỹ thuật viên cũng dễ kiểm tra van nào đang sai trạng thái so với thiết kế ban đầu.

Quản lý van theo từng khu vực sử dụng

Một điểm chia nhánh có thể cấp nước cho nhiều khu vực khác nhau. Do đó, cần quản lý van theo khu vực chứ không chỉ quản lý theo vị trí lắp đặt. Ví dụ, một van có thể cấp cho khu A, một van cấp cho tầng 3, một van cấp cho phòng bơm phụ, một van cấp cho hệ thống làm mát hoặc một van cấp cho khu xử lý nước.

Khi quản lý theo khu vực, người vận hành sẽ dễ xác định cần đóng van nào khi sửa chữa. Điều này giúp hạn chế ảnh hưởng đến các khu vực khác. Trong nhà máy hoặc tòa nhà lớn, đây là yếu tố rất quan trọng vì mỗi lần dừng nước đều có thể ảnh hưởng đến sản xuất hoặc sinh hoạt.

Nên có sơ đồ đơn giản đặt gần tủ kỹ thuật, phòng bơm hoặc hố van để người vận hành nhìn vào là biết từng van kiểm soát nhánh nào.

Kiểm tra áp lực và lưu lượng tại từng nhánh

Điểm chia nhánh là nơi áp lực và lưu lượng có thể thay đổi giữa các tuyến. Nếu một nhánh mở quá nhiều hoặc một nhánh bị tắc, các nhánh khác có thể bị ảnh hưởng. Vì vậy, khi vận hành van Samwoo tại điểm chia nhánh, cần theo dõi áp lực và lưu lượng nếu hệ thống có thiết bị đo.

Với hệ thống cấp nước tòa nhà, cần chú ý nước yếu ở cuối tuyến hoặc tầng cao. Với hệ thống nhà máy, cần kiểm tra lưu lượng cấp cho từng dây chuyền. Với hệ thống làm mát, cần đảm bảo nước phân phối đủ cho từng cụm thiết bị.

Nếu một nhánh thường xuyên tụt áp, cần kiểm tra van có mở hết không, lọc có tắc không, đường ống có cặn không hoặc có nhánh khác đang mở vượt mức cần thiết hay không.

Không nên dùng van khóa nhánh để điều tiết tùy tiện

Một lỗi thường gặp là dùng van khóa nhánh để điều tiết lưu lượng bằng cách mở lưng chừng trong thời gian dài. Với một số loại van như van cổng Samwoo, việc mở lưng chừng lâu có thể làm cánh van chịu dòng chảy mạnh, gây rung, mài mòn và giảm khả năng đóng kín.

Nếu hệ thống cần điều tiết lưu lượng thường xuyên, nên xem xét loại van phù hợp hơn hoặc bố trí thiết bị điều khiển lưu lượng theo thiết kế. Van khóa nhánh nên được dùng đúng chức năng chính là đóng hoặc mở tuyến.

Với van bướm Samwoo, có thể kiểm soát góc mở tốt hơn trong một số trường hợp, nhưng vẫn cần cân nhắc lưu lượng, áp lực và yêu cầu vận hành thực tế. Không nên điều tiết tùy tiện nếu không có hướng dẫn kỹ thuật.

Kiểm tra hướng dòng chảy và vị trí lắp

Tại điểm chia nhánh, hướng dòng chảy có thể phức tạp hơn tuyến ống thẳng. Vì vậy, khi lắp van một chiều Samwoo hoặc Y lọc Samwoo, cần kiểm tra kỹ mũi tên hướng dòng trên thân van. Nếu lắp ngược chiều, van có thể không hoạt động đúng hoặc làm cản dòng.

Với van khóa như van cổng hoặc van bướm, cũng cần kiểm tra vị trí tay quay, tay gạt và không gian vận hành. Van nên được lắp sao cho người vận hành dễ nhận biết trạng thái mở đóng, dễ thao tác và dễ quan sát khi có rò rỉ.

Nếu điểm chia nhánh nằm trong hố kỹ thuật, cần đảm bảo hố đủ rộng, có thoát nước và không làm van bị ngâm nước lâu ngày.

Kiểm tra rò rỉ tại mặt bích và mối nối

Điểm chia nhánh thường có nhiều mối nối, mặt bích, tê, côn thu và phụ kiện. Đây là khu vực dễ phát sinh rò rỉ nếu thi công không đúng hoặc rung động kéo dài. Vì vậy, sau khi lắp van Samwoo, cần kiểm tra kỹ độ kín tại hai đầu van và các mối nối gần đó.

Bulong cần được siết đều, gioăng đặt đúng tâm, mặt bích không lệch và đường ống không bị kéo căng. Nếu thấy thấm nước nhẹ, không nên chỉ siết mạnh một phía vì có thể làm gioăng lệch thêm. Cần kiểm tra lại tâm mặt bích, tình trạng gioăng và độ đồng trục của đường ống.

Với điểm chia nhánh có nhiều van, nên kiểm tra từng van theo thứ tự để tránh bỏ sót.

Lập sổ theo dõi vận hành van tại điểm chia nhánh

Với hệ thống lớn, nên có sổ hoặc file theo dõi trạng thái van tại điểm chia nhánh. Trong đó ghi rõ mã van, vị trí, loại van, DN, trạng thái bình thường, ngày kiểm tra, tình trạng rò rỉ, tình trạng đóng mở và ghi chú sửa chữa nếu có.

Việc này giúp đội vận hành dễ bàn giao giữa các ca trực. Khi có sự cố, người phụ trách có thể xem lại lịch sử để biết van nào từng bị rò, van nào từng nặng tay, van nào đã thay gioăng hoặc van nào cần kiểm tra lại.

Quản lý bằng hồ sơ cũng giúp công trình chuyên nghiệp hơn, đặc biệt với nhà máy, khu dân cư, tòa nhà cao tầng và hệ thống cấp nước lớn.

Checklist quản lý van Samwoo tại điểm chia nhánh đường ống

Những lỗi thường gặp khi quản lý van tại điểm chia nhánh

Lỗi đầu tiên là không đánh số van. Khi có nhiều van gần nhau, người vận hành rất dễ nhầm lẫn, đặc biệt trong phòng bơm hoặc hố kỹ thuật.

Lỗi thứ hai là không ghi rõ van nào cấp cho khu vực nào. Khi cần sửa một nhánh, đội kỹ thuật phải thử đóng mở nhiều lần, gây mất thời gian và ảnh hưởng đến vận hành.

Lỗi thứ ba là không ghi trạng thái thường mở hoặc thường đóng. Điều này có thể làm người vận hành mở nhầm van dự phòng hoặc đóng nhầm van đang cấp nước.

Lỗi thứ tư là không kiểm tra định kỳ. Van lâu ngày không vận hành có thể bị kẹt, nặng tay hoặc rò nhẹ tại mặt bích.

Lỗi thứ năm là lắp van quá sát nhau, khiến việc đóng mở, siết bulong hoặc thay gioăng rất khó khăn khi cần bảo trì.

Kết luận

Van Samwoo lắp tại điểm chia nhánh đường ống cần được quản lý bằng mã số, thẻ tên, sơ đồ, trạng thái đóng mở, lịch bảo trì và hồ sơ vận hành rõ ràng. Đây là vị trí quan trọng vì mỗi van có thể kiểm soát một khu vực, một tầng, một dây chuyền hoặc một nhánh cấp nước riêng. Nếu quản lý tốt, hệ thống sẽ dễ vận hành, dễ sửa chữa và hạn chế phải dừng nước diện rộng khi có sự cố.

Khi chọn van cho điểm chia nhánh, cần xác định rõ chức năng từng nhánh. Nếu cần khóa nhánh, khóa tuyến hoặc cô lập khu vực khi bảo trì, khách hàng có thể tham khảo nhóm Van cổng Samwoo để lựa chọn sản phẩm phù hợp với kích cỡ, áp lực và điều kiện lắp đặt thực tế.
