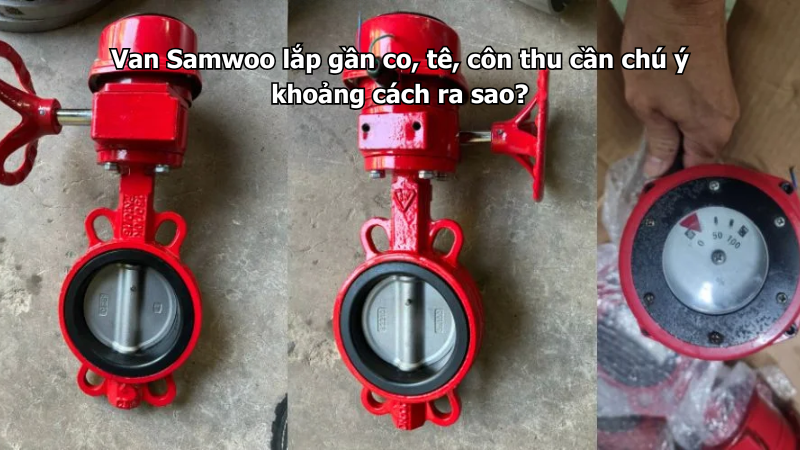

Van Samwoo lắp gần co, tê, côn thu cần chú ý khoảng cách ra sao?

Trong hệ thống đường ống, các vị trí gần co, tê, côn thu thường là nơi dòng chảy bị đổi hướng, chia nhánh hoặc thay đổi tiết diện đột ngột. Nếu lắp van quá sát những phụ kiện này, dòng nước có thể chưa ổn định khi đi qua van, làm van rung, đóng mở không êm, giảm độ kín hoặc ảnh hưởng đến tuổi thọ thiết bị. Vì vậy, khi lắp Van Samwoo trong hệ thống cấp nước, PCCC, phòng bơm, nhà máy hoặc đường ống kỹ thuật, người dùng cần chú ý khoảng cách lắp đặt hợp lý giữa van và các phụ kiện như co, tê, côn thu.

Về nguyên tắc, van Samwoo nên được lắp ở vị trí có dòng chảy tương đối ổn định, dễ thao tác, dễ kiểm tra và không bị ảnh hưởng quá nhiều bởi xoáy dòng sau co, tê hoặc côn thu. Khoảng cách cụ thể có thể thay đổi tùy loại van, kích cỡ đường ống, áp lực, tốc độ dòng chảy và thiết kế thực tế của công trình. Tuy nhiên, việc chừa một đoạn ống thẳng trước và sau van luôn là điều nên làm để hệ thống vận hành ổn định hơn.

Vì sao không nên lắp van Samwoo quá sát co, tê, côn thu?

Co, tê và côn thu là các phụ kiện làm thay đổi hướng dòng chảy hoặc thay đổi tiết diện đường ống. Khi nước đi qua những vị trí này, dòng chảy có thể bị xoáy, lệch tâm, tăng tốc cục bộ hoặc tạo vùng áp lực không đều. Nếu van được lắp ngay sát sau những phụ kiện này, đĩa van, cánh van, gioăng hoặc bộ phận làm kín có thể chịu lực không đều.

Với van bướm Samwoo, dòng nước xoáy có thể tác động trực tiếp lên đĩa van, làm van rung hoặc gây tiếng ồn khi vận hành. Với van một chiều Samwoo, dòng chảy không ổn định có thể làm lá van đóng mở liên tục, tạo tiếng kêu hoặc làm giảm tuổi thọ bản lề. Với lọc Y Samwoo, dòng nước xoáy mạnh có thể làm cặn phân bố không đều, ảnh hưởng đến hiệu quả lọc và quá trình vệ sinh lưới lọc.

Ngoài ra, nếu lắp van quá sát co, tê, côn thu, việc tháo lắp và bảo trì cũng khó khăn hơn. Khi cần siết lại bulong, thay gioăng mặt bích, tháo van hoặc vệ sinh lọc Y, không gian thao tác có thể bị hạn chế.

Khoảng cách lắp van Samwoo gần co, tê, côn thu nên hiểu thế nào?

Khoảng cách lắp van thường được hiểu là đoạn ống thẳng cần chừa giữa van và phụ kiện gần nhất. Đoạn ống thẳng này giúp dòng chảy ổn định hơn trước khi đi vào van hoặc sau khi ra khỏi van. Với hệ thống càng lớn, áp lực càng cao hoặc lưu lượng càng mạnh, việc chừa khoảng cách càng quan trọng.

Trong thực tế thi công, không phải lúc nào cũng có đủ không gian để chừa khoảng ống thẳng dài. Tuy nhiên, người dùng nên cố gắng không đặt van ngay sát co, tê hoặc côn thu nếu không thật sự bắt buộc. Đặc biệt với các vị trí quan trọng như sau máy bơm, trước thiết bị đo, trước van điều khiển, sau côn thu hoặc sau co 90 độ, nên ưu tiên bố trí đoạn ống thẳng hợp lý.

Có thể hiểu đơn giản: van càng cần vận hành ổn định, càng cần chừa khoảng cách tốt hơn. Van càng gần vị trí dòng chảy rối, khả năng rung, ồn, mòn gioăng hoặc đóng mở không đều càng cao.

Gợi ý khoảng cách tương đối khi lắp gần co, tê, côn thu

Tùy thiết kế từng hệ thống, khoảng cách có thể thay đổi. Tuy nhiên, với các hệ thống cấp thoát nước và đường ống kỹ thuật thông dụng, người dùng có thể tham khảo nguyên tắc cơ bản sau:

Nếu cần áp dụng đơn giản tại công trình, người dùng nên ưu tiên chừa đoạn ống thẳng trước van tối thiểu bằng vài lần đường kính ống nếu không gian cho phép. Với các hệ thống lớn, tốc độ dòng cao hoặc có thiết bị đo lường, nên tham khảo bản vẽ thiết kế, tiêu chuẩn kỹ thuật hoặc hướng dẫn từ đơn vị cung cấp thiết bị.

Van bướm Samwoo lắp gần co, tê, côn thu cần chú ý gì?

Van bướm Samwoo có đĩa van nằm trực tiếp trong dòng chảy. Vì vậy, nếu lắp quá gần co, tê hoặc côn thu, đĩa van có thể chịu tác động của dòng nước không đều. Khi van mở một phần, hiện tượng rung hoặc tiếng ồn có thể rõ hơn, đặc biệt ở đường ống lớn hoặc áp lực cao.

Khi lắp van bướm Samwoo gần co 90 độ, nên tránh đặt van ngay sát sau co nếu vẫn còn không gian để bố trí đoạn ống thẳng. Nếu bắt buộc phải lắp gần, cần kiểm tra kỹ hướng lắp, khả năng đóng mở của đĩa van và độ rung khi vận hành thử.

Với van bướm lắp gần côn thu, cần chú ý tốc độ dòng chảy có thể tăng lên sau đoạn thu hẹp. Nếu dòng nước tác động mạnh vào đĩa van, van có thể vận hành không êm hoặc làm mòn gioăng nhanh hơn.

Van cổng Samwoo lắp gần co, tê, côn thu cần chú ý gì?

Van cổng Samwoo thường dùng để đóng hoặc mở hoàn toàn dòng chảy. Khi mở hết, dòng nước đi qua thân van tương đối thông thoáng. Tuy nhiên, nếu lắp van cổng quá sát co, tê hoặc côn thu, dòng nước không ổn định vẫn có thể làm tăng rung động tại mối nối, mặt bích và thân van.

Với van cổng, điều quan trọng là phải chừa đủ không gian để xoay tay quay, kiểm tra ty van, siết bulong và tháo van khi cần. Nếu lắp quá sát phụ kiện, quá sát tường hoặc quá sát thiết bị khác, việc bảo trì sau này sẽ rất bất tiện.

Ngoài ra, van cổng không nên dùng để điều tiết lưu lượng bằng cách mở lưng chừng trong thời gian dài, nhất là tại vị trí gần co hoặc côn thu. Dòng chảy rối kết hợp với cánh van mở một phần có thể làm cánh van rung và giảm tuổi thọ van.

Van một chiều Samwoo lắp gần co, tê, côn thu cần chú ý gì?

Van một chiều Samwoo rất nhạy với hướng dòng chảy và độ ổn định của dòng nước. Nếu lắp quá gần co, tê hoặc côn thu, dòng nước xoáy có thể làm lá van đóng mở không đều, gây tiếng kêu, rung hoặc đóng không kín.

Đặc biệt, sau máy bơm thường có nhiều phụ kiện như côn thu, co, khớp nối mềm, van khóa và van một chiều. Nếu bố trí quá sát nhau, dòng nước sau bơm chưa ổn định đã đi vào van một chiều, dễ tạo hiện tượng va đập hoặc tiếng đập lá van.

Khi lắp van một chiều Samwoo, cần kiểm tra mũi tên hướng dòng trên thân van. Đồng thời nên chừa đoạn ống thẳng trước van nếu có thể, nhất là khi phía trước van là co 90 độ, tê chia nhánh hoặc côn thu. Việc này giúp van đóng mở ổn định và giảm nguy cơ nước chảy ngược.

Lọc Y Samwoo lắp gần co, tê, côn thu cần chú ý gì?

Lọc Y Samwoo thường được dùng để giữ cặn, rác và tạp chất trong dòng nước. Nếu lắp quá gần co, tê hoặc côn thu, dòng chảy rối có thể làm cặn dồn không đều vào lưới lọc. Ngoài ra, nếu vị trí lắp quá chật, người vận hành sẽ khó mở nắp lọc để vệ sinh.

Khi lắp lọc Y Samwoo, cần đặc biệt chú ý hướng dòng chảy và vị trí nắp xả cặn. Nắp lọc nên được bố trí ở hướng dễ thao tác, có đủ khoảng trống để tháo lưới lọc ra ngoài. Nếu lắp lọc Y sát co, sát tê hoặc sát mặt bích khác, sau này việc vệ sinh có thể mất nhiều thời gian.

Với các hệ thống có nhiều cặn, nên ưu tiên đặt lọc Y tại vị trí dễ tiếp cận thay vì cố lắp ở chỗ quá gần phụ kiện. Lọc Y chỉ phát huy hiệu quả tốt khi có thể được kiểm tra và vệ sinh định kỳ.

Lắp van Samwoo gần côn thu cần chú ý áp lực và tốc độ dòng

Côn thu làm thay đổi đường kính đường ống, vì vậy tốc độ dòng chảy và áp lực cục bộ có thể thay đổi tại khu vực này. Nếu van được lắp ngay sát sau côn thu, dòng nước có thể tác động mạnh hơn lên bộ phận đóng mở của van.

Với van bướm, đĩa van có thể bị ảnh hưởng trực tiếp bởi dòng chảy tăng tốc. Với van một chiều, lá van có thể đóng mở không đều. Với van cổng, mối nối mặt bích gần côn thu có thể chịu rung nếu hệ thống có lưu lượng lớn.

Vì vậy, khi dùng côn thu trước van Samwoo, nên chừa một đoạn ống thẳng để dòng nước ổn định hơn. Nếu không gian không cho phép, cần kiểm tra kỹ trong quá trình chạy thử, theo dõi rung, tiếng ồn, áp lực và tình trạng rò rỉ tại mặt bích.

Lắp van Samwoo gần tê chia nhánh cần chú ý gì?

Tê là vị trí dòng chảy có thể chia nhánh hoặc hợp dòng. Khi lắp van quá gần tê, dòng nước tại van có thể không đều giữa các nhánh. Điều này dễ ảnh hưởng đến lưu lượng, áp lực và khả năng vận hành của van.

Nếu van dùng để khóa một nhánh, nên lắp sau tê một đoạn sao cho đủ không gian thao tác và tránh bị ép sát điểm chia nhánh. Nếu van lắp trước tê, cần tính đến việc khi đóng mở van, áp lực sẽ thay đổi cho cả các nhánh phía sau.

Với hệ thống nhiều nhánh trong nhà máy, nên đánh dấu rõ từng van kiểm soát khu vực nào. Điều này giúp người vận hành tránh đóng nhầm van, mở nhầm nhánh hoặc làm ảnh hưởng đến thiết bị đang hoạt động.

Lắp van Samwoo gần co 90 độ cần chú ý gì?

Co 90 độ làm dòng nước đổi hướng mạnh, vì vậy ngay sau co thường dễ xuất hiện dòng chảy xoáy. Nếu lắp van Samwoo quá sát sau co, van có thể chịu lực không đều, nhất là với van bướm và van một chiều.

Nếu có thể, nên chừa đoạn ống thẳng sau co rồi mới lắp van. Đoạn ống này giúp dòng nước ổn định hơn, giảm rung và giảm tác động lên bộ phận làm kín. Với các tuyến ống lớn hoặc có áp lực cao, khoảng cách này càng nên được chú ý.

Khi không gian lắp đặt bị hạn chế, cần ưu tiên kiểm tra kỹ sau khi chạy thử. Nếu thấy van rung, có tiếng ồn hoặc rò nhẹ tại mặt bích, nên xem lại vị trí lắp và cách siết bulong.

Checklist kiểm tra khi lắp van Samwoo gần co, tê, côn thu

Có bắt buộc phải chừa khoảng cách dài không?

Không phải hệ thống nào cũng bắt buộc phải chừa khoảng cách dài, vì thực tế nhiều công trình bị giới hạn bởi không gian, phòng bơm chật hoặc tuyến ống đã có sẵn. Tuy nhiên, nếu có điều kiện, việc chừa đoạn ống thẳng trước và sau van luôn có lợi cho độ ổn định của dòng chảy.

Với các hệ thống nhỏ, áp lực thấp và ít rung, khoảng cách có thể linh hoạt hơn. Nhưng với hệ thống đường ống lớn, máy bơm công suất cao, PCCC, nước tuần hoàn nhà máy hoặc tuyến ống có lưu lượng lớn, nên bố trí cẩn thận hơn để tránh lỗi vận hành lâu dài.

Quan trọng nhất là không lắp van theo kiểu “vừa đâu đặt đó” mà cần xem xét tổng thể dòng chảy, không gian thao tác và khả năng bảo trì sau này.

Kết luận

Van Samwoo lắp gần co, tê, côn thu cần chú ý chừa khoảng ống thẳng hợp lý, kiểm tra hướng dòng chảy, áp lực, tốc độ dòng, loại van và không gian bảo trì. Nếu lắp quá sát các phụ kiện làm đổi hướng hoặc thay đổi tiết diện đường ống, van có thể bị rung, ồn, rò rỉ, đóng mở không ổn định hoặc nhanh xuống cấp.

Với van bướm Samwoo, cần chú ý tác động của dòng chảy lên đĩa van. Với van cổng Samwoo, cần chừa đủ không gian vận hành tay quay. Với van một chiều Samwoo, cần tránh dòng chảy rối làm lá van đóng mở không đều. Với lọc Y Samwoo, cần bố trí vị trí dễ vệ sinh lưới lọc. Nếu hệ thống có nhiều cặn hoặc cần bảo vệ thiết bị phía sau, khách hàng có thể tham khảo thêm nhóm Y lọc Samwoo để lựa chọn sản phẩm phù hợp với vị trí lắp đặt thực tế.
