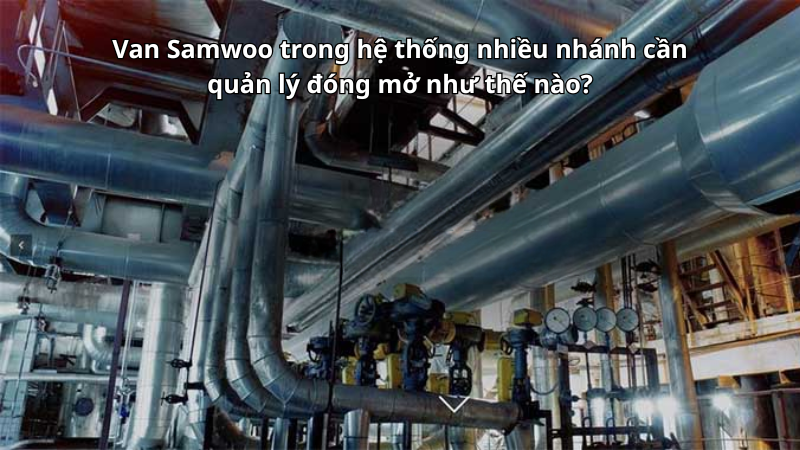

Van Samwoo trong hệ thống nhiều nhánh cần quản lý đóng mở như thế nào?

Van Samwoo trong hệ thống nhiều nhánh cần được quản lý đóng mở theo sơ đồ tuyến ống, khu vực phục vụ, mã số van, trạng thái thường mở/thường đóng và quy trình thao tác rõ ràng. Với các hệ thống cấp nước, PCCC, HVAC, chiller, trạm bơm hoặc xử lý nước có nhiều nhánh, nếu không quản lý tốt trạng thái van, đội vận hành rất dễ đóng nhầm tuyến, mở thiếu van, làm tụt áp, thiếu lưu lượng hoặc ảnh hưởng đến khu vực đang sử dụng.

Khi sử dụng van Samwoo chính hãng cho hệ thống nhiều nhánh, khách hàng không nên chỉ lắp van theo bản vẽ rồi để đội vận hành tự nhớ. Cần đánh dấu rõ từng van, ghi chú van thuộc nhánh nào, trạng thái bình thường ra sao và khi bảo trì cần đóng/mở theo trình tự nào. Việc này giúp hệ thống vận hành an toàn, dễ kiểm tra và giảm lỗi do thao tác nhầm.

Hệ thống nhiều nhánh là gì?

Hệ thống nhiều nhánh là hệ đường ống có một tuyến chính chia ra nhiều tuyến phụ hoặc nhiều khu vực sử dụng khác nhau. Mỗi nhánh có thể cấp nước cho một tầng, một khu vực sản xuất, một cụm thiết bị, một AHU/FCU, một trạm bơm, một khu PCCC hoặc một dây chuyền xử lý nước.

Ví dụ thường gặp:

• Tuyến cấp nước chính chia ra nhiều tầng trong tòa nhà.
• Hệ PCCC chia ra nhiều khu vực chữa cháy.
• Hệ HVAC chia nước lạnh/nước nóng đến nhiều AHU, FCU.
• Trạm bơm cấp nước cho nhiều khu vực khác nhau.
• Hệ xử lý nước có nhiều tuyến lọc, tuyến xả, tuyến tuần hoàn.
• Nhà máy có nhiều nhánh cấp nước kỹ thuật cho từng khu sản xuất.

Trong các hệ này, van Samwoo thường được dùng để khóa từng nhánh, cô lập từng khu vực, chống dòng chảy ngược, lọc cặn hoặc giảm rung tại cụm bơm. Vì vậy, việc quản lý đóng mở phải rõ ràng hơn hệ thống đơn giản.

Vì sao hệ thống nhiều nhánh cần quản lý đóng mở van chặt chẽ?

Trong hệ thống ít van, người vận hành có thể dễ nhớ van nào thuộc vị trí nào. Nhưng trong hệ thống nhiều nhánh, số lượng van lớn hơn, nhiều van có kích cỡ giống nhau, nằm gần nhau và hình dáng tương tự nhau. Nếu không có cách quản lý, việc thao tác nhầm rất dễ xảy ra.

Quản lý đóng mở van giúp:

• Tránh đóng nhầm nhánh đang sử dụng.
• Tránh mở nhầm tuyến đang bảo trì.
• Biết nhanh van nào đang thường mở, van nào thường đóng.
• Dễ cô lập một khu vực mà không ảnh hưởng toàn hệ thống.
• Hạn chế tụt áp do mở thiếu van hoặc mở sai van.
• Hỗ trợ kiểm tra khi lưu lượng yếu hoặc áp lực bất thường.
• Dễ bàn giao cho nhân sự vận hành mới.
• Hỗ trợ bảo trì, nghiệm thu và xử lý sự cố nhanh hơn.

Nếu hệ thống có nhiều nhánh nhưng không đánh dấu và không có sơ đồ quản lý, mỗi lần sửa chữa có thể mất rất nhiều thời gian chỉ để xác định cần đóng van nào.

Nguyên tắc 1: Phân chia hệ thống theo khu vực hoặc tuyến nhánh

Trước khi quản lý từng van, cần chia hệ thống thành các khu vực dễ hiểu. Mỗi khu vực nên có tên gọi rõ ràng để đội vận hành dễ nhớ.

Có thể chia theo:

• Tầng sử dụng.
• Khu vực công trình.
• Cụm máy bơm.
• Tuyến cấp nước chính.
• Tuyến cấp nước phụ.
• Tuyến cấp và tuyến hồi HVAC.
• Khu vực PCCC.
• Thiết bị lớn như chiller, AHU, FCU.
• Dây chuyền sản xuất hoặc cụm xử lý nước.

Ví dụ:

• Nhánh cấp nước tầng 1.
• Nhánh cấp nước tầng 2.
• Nhánh nước lạnh AHU khu A.
• Nhánh nước hồi chiller.
• Nhánh PCCC khu kho.
• Nhánh cấp bơm số 1.
• Nhánh xả lọc Y.

Khi đã có tên khu vực rõ, việc đặt tên van, đánh số và quản lý trạng thái sẽ dễ hơn rất nhiều.

Nguyên tắc 2: Đánh số hoặc đặt mã cho từng van Samwoo

Với hệ nhiều nhánh, nên đánh số hoặc đặt mã cho từng van. Mã van không cần quá phức tạp, nhưng phải thống nhất giữa thực tế và sơ đồ quản lý.

Ví dụ cách đặt mã:

• SW-BV-01: Van bướm Samwoo số 01.
• SW-GV-02: Van cổng Samwoo số 02.
• SW-CV-03: Van 1 chiều Samwoo số 03.
• SW-YS-04: Lọc Y Samwoo số 04.
• SW-RJ-05: Khớp nối cao su Samwoo số 05.

Có thể kết hợp thêm khu vực:

• BV-AHU01: Van bướm nhánh AHU số 01.
• CV-PUMP01: Van 1 chiều sau bơm số 01.
• YS-DH01: Lọc Y trước đồng hồ nước số 01.
• GV-PCCC01: Van cổng tuyến PCCC số 01.

Khi cần bảo trì, đội vận hành chỉ cần nói “đóng van BV-AHU01” hoặc “kiểm tra van CV-PUMP01”, tránh nhầm lẫn giữa nhiều van giống nhau.

Nguyên tắc 3: Đánh dấu trạng thái thường mở và thường đóng

Không phải van nào trong hệ thống cũng ở cùng một trạng thái. Có van thường mở để hệ thống vận hành bình thường, có van thường đóng để chờ xả, chờ bypass hoặc dùng khi bảo trì.

Nên đánh dấu rõ:

• Thường mở.
• Thường đóng.
• Chỉ mở khi bảo trì.
• Chỉ mở khi xả nước.
• Không tự ý đóng.
• Van bypass.
• Van dự phòng.
• Van cô lập thiết bị.

Ví dụ:

• Van bướm Samwoo DN100 – Nhánh cấp khu A – Thường mở.
• Van xả đáy DN50 – Thường đóng.
• Van bypass bơm – Chỉ mở khi bảo trì.
• Van cổng tuyến PCCC – Không tự ý đóng.

Việc đánh dấu này rất quan trọng trong hệ PCCC, HVAC và trạm bơm, vì một van đóng nhầm có thể làm cả khu vực thiếu nước hoặc không đạt áp lực vận hành.

Nguyên tắc 4: Đánh dấu chiều dòng chảy trên từng nhánh

Trong hệ nhiều nhánh, chiều dòng chảy có thể gây nhầm lẫn, đặc biệt ở hệ HVAC có tuyến cấp – tuyến hồi, hệ bơm nhiều nhánh hoặc hệ xử lý nước có tuyến tuần hoàn, tuyến xả, tuyến cấp.

Nên đánh dấu:

• Mũi tên trên đường ống.
• Mũi tên trên lớp bảo ôn nếu có.
• Chiều dòng chảy của van 1 chiều.
• Chiều dòng chảy của lọc Y.
• Tuyến cấp và tuyến hồi.
• Tuyến vào và tuyến ra thiết bị.

Với van 1 chiều Samwoo và lọc Y Samwoo, chiều dòng chảy càng quan trọng. Nếu lắp hoặc vận hành sai hướng, van 1 chiều có thể không chống được nước hồi ngược, còn lọc Y có thể không giữ cặn hiệu quả.

Nguyên tắc 5: Lập sơ đồ van cho phòng kỹ thuật hoặc khu vực vận hành

Với hệ nhiều nhánh, nên có sơ đồ van dán tại phòng kỹ thuật, tủ vận hành hoặc lưu trong hồ sơ bàn giao. Sơ đồ này không cần quá phức tạp nhưng phải thể hiện được tuyến chính, các nhánh, mã van và trạng thái bình thường.

Sơ đồ nên có:

• Tuyến ống chính.
• Các tuyến nhánh.
• Vị trí từng van Samwoo.
• Mã số van.
• Chiều dòng chảy.
• Trạng thái thường mở/thường đóng.
• Thiết bị liên quan: bơm, đồng hồ, lọc Y, chiller, AHU, FCU.
• Ghi chú van quan trọng.
• Trình tự thao tác khi bảo trì nếu cần.

Sơ đồ giúp nhân sự mới nhanh nắm hệ thống, đồng thời giúp xử lý sự cố nhanh hơn khi có lỗi tụt áp, rò rỉ hoặc mất nước cục bộ.

Nguyên tắc 6: Không đóng/mở van theo cảm tính

Trong hệ nhiều nhánh, không nên thao tác van chỉ dựa vào cảm tính hoặc trí nhớ. Trước khi đóng/mở bất kỳ van nào, cần xác định rõ van đó thuộc nhánh nào, đang phục vụ thiết bị nào và việc thao tác có ảnh hưởng đến khu vực nào.

Trước khi đóng van, cần hỏi:

• Van này thuộc nhánh nào?
• Đóng van có làm mất nước khu vực nào không?
• Có thiết bị nào đang vận hành phía sau không?
• Có cần thông báo cho người sử dụng khu vực đó không?
• Có van chặn hai đầu để cô lập riêng thiết bị không?
• Có phải van PCCC hoặc van tuyến chính không?
• Có đang mở bypass hoặc van khác để duy trì hệ thống không?

Trước khi mở van, cần hỏi:

• Tuyến phía sau đã sẵn sàng nhận nước chưa?
• Có ai đang bảo trì phía sau không?
• Áp lực đường ống đang ở mức nào?
• Van xả có đang đóng không?
• Lọc Y, đồng hồ, van điều khiển phía sau có ổn không?

Thao tác có kiểm soát giúp tránh sự cố do đóng/mở nhầm.

Nguyên tắc 7: Mở van từ từ, đặc biệt ở tuyến chính và nhánh lớn

Trong hệ nhiều nhánh, khi mở lại một nhánh lớn, nước có thể đi vào nhanh và làm áp lực thay đổi. Vì vậy, nên mở van từ từ, quan sát áp lực, lưu lượng, tiếng ồn và rung động.

Đặc biệt cần mở từ từ khi:

• Mở lại nhánh sau bảo trì.
• Mở tuyến chính.
• Mở van gần máy bơm.
• Mở nhánh HVAC/chiller.
• Mở nhánh PCCC theo quy trình kiểm tra.
• Mở van sau thời gian hệ thống dừng lâu ngày.
• Mở van bướm tay gạt kích cỡ lớn.

Với van bướm Samwoo, tay gạt có thể thao tác rất nhanh nên người vận hành cần chủ động mở chậm. Với van bướm tay quay hoặc van cổng, thao tác thường chậm hơn nhưng vẫn cần quan sát áp lực khi mở.

Nguyên tắc 8: Kiểm tra lại áp lực và lưu lượng sau khi đóng/mở

Sau khi thao tác một van trong hệ nhiều nhánh, không nên rời đi ngay. Cần kiểm tra hệ thống có vận hành đúng như mong muốn không.

Sau khi đóng van, cần kiểm tra:

• Nhánh cần cô lập đã ngừng nước chưa.
• Khu vực khác có bị ảnh hưởng không.
• Áp lực tuyến chính có thay đổi bất thường không.
• Có rò nước tại mặt bích không.
• Có thiết bị nào báo lỗi do thiếu nước không.

Sau khi mở van, cần kiểm tra:

• Áp lực sau van có tăng ổn định không.
• Lưu lượng có đủ không.
• Đường ống có rung không.
• Van 1 chiều có phát tiếng kêu không.
• Lọc Y có bị nghẹt không.
• Thiết bị phía sau có hoạt động bình thường không.

Việc kiểm tra sau thao tác giúp phát hiện nhanh lỗi mở thiếu, đóng nhầm hoặc hệ thống bị cản dòng.

Nguyên tắc 9: Quản lý riêng các van quan trọng

Trong hệ nhiều nhánh, không phải van nào cũng có mức độ quan trọng giống nhau. Một số van cần được quản lý chặt hơn vì nếu thao tác sai sẽ ảnh hưởng lớn.

Các van quan trọng gồm:

• Van tuyến chính cấp nước.
• Van tuyến chính PCCC.
• Van đầu hút và đầu đẩy máy bơm.
• Van 1 chiều sau bơm.
• Van chặn trước/sau chiller.
• Van chặn trước/sau AHU, FCU lớn.
• Van trước van điều khiển.
• Lọc Y trước thiết bị quan trọng.
• Van bypass.
• Van xả.
• Van cấp cho khu vực đang vận hành liên tục.

Những van này nên có nhãn rõ ràng, ghi trạng thái bình thường và nếu cần có cảnh báo “không tự ý đóng/mở”.

Nguyên tắc 10: Ghi chép sau mỗi lần thao tác van

Với công trình lớn, nên ghi lại mỗi lần đóng/mở van quan trọng. Việc ghi chép giúp theo dõi hệ thống và tránh tranh cãi khi phát sinh sự cố.

Nội dung ghi chép nên gồm:

• Ngày giờ thao tác.
• Người thao tác.
• Mã van.
• Vị trí van.
• Trạng thái trước khi thao tác.
• Trạng thái sau khi thao tác.
• Lý do thao tác.
• Áp lực trước/sau nếu có.
• Ghi chú bất thường.
• Thời điểm hoàn trả trạng thái ban đầu nếu là thao tác tạm.

Ví dụ:

“Ngày 15/05, 9h30, đóng van BV-AHU02 để vệ sinh lọc Y nhánh AHU khu B. Sau bảo trì mở lại lúc 10h20, áp lực ổn định, không rò.”

Ghi chép đơn giản nhưng rất hữu ích trong vận hành lâu dài.

Quản lý đóng mở van Samwoo theo từng loại van

Van bướm Samwoo

Van bướm thường dùng để đóng mở nhanh từng nhánh. Khi quản lý cần ghi rõ van thuộc nhánh nào, trạng thái thường mở hay thường đóng. Nếu dùng tay gạt, cần kiểm tra tay gạt song song hay vuông góc với đường ống để biết van mở hay đóng.

Lưu ý không nên để van bướm mở một phần lâu dài nếu hệ thống không yêu cầu điều tiết.

Van cổng Samwoo

Van cổng thường dùng cho tuyến chính hoặc vị trí cần chặn dòng. Nên quản lý theo trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên dùng van cổng để điều tiết lưu lượng lâu dài bằng cách mở hé.

Với van cổng ty nổi, có thể nhìn ty van để nhận biết trạng thái. Với van cổng ty chìm, nên đánh dấu hoặc ghi chú rõ hơn vì khó nhìn trạng thái bằng mắt.

Van 1 chiều Samwoo

Van 1 chiều không đóng mở bằng tay nhưng cần quản lý vị trí, chiều dòng chảy và tình trạng hoạt động. Đặc biệt trong hệ nhiều bơm, mỗi bơm nên có van 1 chiều riêng theo thiết kế để tránh nước chảy ngược qua bơm nghỉ.

Lọc Y Samwoo

Lọc Y không phải van khóa nhưng cần quản lý theo nhánh vì ảnh hưởng trực tiếp đến lưu lượng. Nếu một nhánh bị yếu nước, lọc Y là vị trí cần kiểm tra sớm. Nên ghi ngày vệ sinh lọc Y cho từng nhánh.

Khớp nối cao su Samwoo

Khớp nối cao su không có trạng thái mở/đóng, nhưng trong hệ nhiều nhánh có bơm, cần quản lý vị trí khớp nối để kiểm tra rung, rò và tình trạng cao su định kỳ.

Bảng gợi ý quản lý van Samwoo trong hệ thống nhiều nhánh

Bảng này có thể dùng làm khung quản lý cho phòng kỹ thuật hoặc đội bảo trì.

Checklist trước khi đóng van Samwoo trong hệ nhiều nhánh

Trước khi đóng một van, nên kiểm tra:

• Van có đúng mã số không?
• Van thuộc nhánh nào?
• Đóng van có ảnh hưởng khu vực đang sử dụng không?
• Có thiết bị nào phía sau đang chạy không?
• Có cần thông báo trước không?
• Có van khác cần mở để duy trì hệ thống không?
• Van đó có phải van PCCC hoặc van tuyến chính không?
• Sau khi đóng có cần xả áp không?
• Có cần ghi nhật ký thao tác không?

Nếu chưa chắc van phục vụ khu vực nào, không nên đóng theo cảm tính.

Checklist trước khi mở van Samwoo trong hệ nhiều nhánh

Trước khi mở van, nên kiểm tra:

• Tuyến phía sau đã sẵn sàng chưa?
• Có người đang bảo trì phía sau không?
• Van xả đã đóng chưa?
• Thiết bị phía sau đã lắp hoàn chỉnh chưa?
• Áp lực đường ống hiện tại ra sao?
• Có cần mở từ từ để cân bằng áp không?
• Van 1 chiều và lọc Y trên nhánh đó có đúng chiều không?
• Sau khi mở cần kiểm tra áp lực/lưu lượng ở đâu?
• Có cần ghi lại thời điểm mở không?

Mở van cũng cần cẩn thận như đóng van, nhất là với tuyến lớn hoặc sau thời gian bảo trì.

Những lỗi thường gặp khi quản lý van trong hệ nhiều nhánh

Một số lỗi thực tế thường gặp gồm:

• Không đánh số van, dẫn đến đóng nhầm.
• Không biết van nào thuộc nhánh nào.
• Không ghi trạng thái thường mở/thường đóng.
• Nhầm tuyến cấp và tuyến hồi HVAC.
• Mở van khi nhánh phía sau đang bảo trì.
• Đóng van tuyến chính thay vì van nhánh.
• Không kiểm tra áp lực sau khi mở lại van.
• Quên mở lại van sau khi bảo trì.
• Không vệ sinh lọc Y từng nhánh nên nhánh bị yếu nước.
• Không ghi nhật ký thao tác.
• Nhân sự mới không có sơ đồ để theo dõi.
• Van PCCC bị đóng mà không phát hiện kịp thời.

Những lỗi này có thể gây ảnh hưởng lớn đến vận hành, dù bản thân van không hỏng.

Cách xử lý khi không biết van nào đang cấp cho nhánh nào

Trong hệ cũ hoặc công trình thiếu hồ sơ, đôi khi đội vận hành không biết chính xác từng van đang cấp cho nhánh nào. Khi đó, không nên thao tác ồ ạt mà cần kiểm tra từng bước.

Có thể làm như sau:

• Xem lại bản vẽ nếu có.
• Kiểm tra hướng đường ống thực tế.
• Đánh dấu tạm từng van.
• Đóng/mở thử từng van ở điều kiện an toàn và có người quan sát đầu ra.
• Theo dõi áp lực hoặc lưu lượng từng nhánh.
• Ghi lại kết quả sau mỗi lần kiểm tra.
• Sau khi xác định được, dán nhãn chính thức.
• Cập nhật lại sơ đồ vận hành.

Cách làm này mất thời gian lúc đầu nhưng giúp quản lý hệ thống tốt hơn về sau.

Kết luận

Van Samwoo trong hệ thống nhiều nhánh cần được quản lý đóng mở bằng cách phân chia tuyến rõ ràng, đánh số van, ghi tên nhánh, đánh dấu trạng thái thường mở/thường đóng, đánh dấu chiều dòng chảy và lập sơ đồ quản lý tại phòng kỹ thuật. Không nên thao tác van theo cảm tính, đặc biệt với hệ PCCC, HVAC, trạm bơm, tuyến chính hoặc các nhánh đang phục vụ thiết bị quan trọng.

Trước khi đóng van, cần xác định van thuộc nhánh nào và việc đóng có ảnh hưởng khu vực nào không. Trước khi mở van, cần kiểm tra áp lực, trạng thái thiết bị phía sau và mở từ từ để tránh sốc áp. Sau mỗi thao tác, nên kiểm tra lại áp lực, lưu lượng, rò rỉ và ghi chú nếu đó là van quan trọng.

Quản lý đóng mở tốt sẽ giúp hệ thống nhiều nhánh vận hành ổn định hơn, giảm nhầm lẫn, dễ bảo trì và kéo dài tuổi thọ van Samwoo trong quá trình sử dụng.

Câu hỏi thường gặp về quản lý van Samwoo trong hệ thống nhiều nhánh
