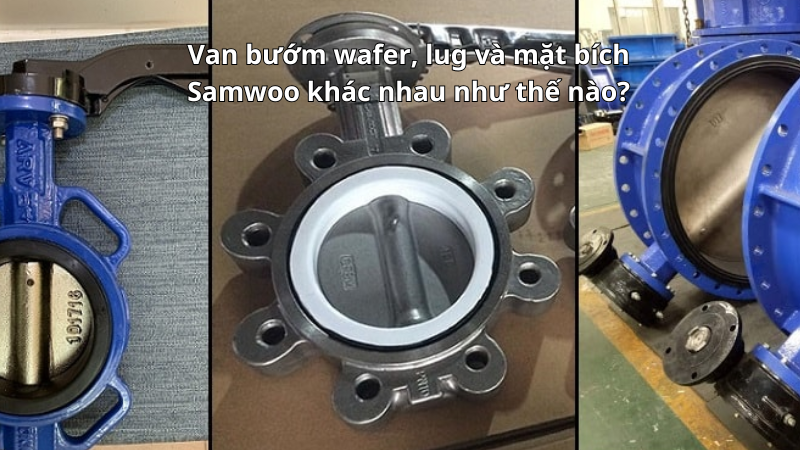

Van bướm wafer, lug và mặt bích Samwoo khác nhau như thế nào?

Van bướm Samwoo là dòng van được dùng nhiều trong hệ thống nước, PCCC, HVAC, xử lý nước, trạm bơm và các công trình công nghiệp. Tuy cùng là van bướm, nhưng trên thực tế sản phẩm có nhiều kiểu kết nối khác nhau như wafer, lug và mặt bích. Mỗi loại có cấu tạo lắp đặt, ưu điểm, chi phí và phạm vi ứng dụng riêng.

Khi lựa chọn van bướm Samwoo cho công trình, khách hàng không chỉ cần quan tâm đến kích cỡ DN, vật liệu thân van, gioăng làm kín hay kiểu vận hành, mà còn phải chọn đúng kiểu kết nối. Nếu chọn sai kiểu kết nối, quá trình lắp đặt có thể gặp khó khăn, hệ thống không đồng bộ hoặc phát sinh chi phí thay đổi mặt bích, bulong và phụ kiện đi kèm.

Bài viết dưới đây sẽ giúp khách hàng hiểu rõ sự khác nhau giữa van bướm wafer Samwoo, van bướm lug Samwoo và van bướm mặt bích Samwoo theo cách dễ hiểu, thực tế và phù hợp với nhu cầu chọn hàng cho công trình.

Van bướm wafer, lug và mặt bích Samwoo là gì?

Van bướm wafer, lug và mặt bích Samwoo đều là các dòng van bướm dùng để đóng mở hoặc điều tiết dòng chảy trong đường ống. Điểm khác nhau lớn nhất giữa ba loại này nằm ở kiểu kết nối với đường ống.

Van bướm wafer Samwoo là loại được kẹp giữa hai mặt bích đường ống bằng bulong dài xuyên qua hai bên. Thân van thường không có tai ren độc lập như kiểu lug, nên khi lắp đặt cần căn chỉnh chính xác giữa hai mặt bích.

Van bướm lug Samwoo cũng được lắp giữa hai mặt bích, nhưng thân van có các tai bắt bulong riêng. Nhờ cấu tạo này, van có thể lắp chắc hơn và trong một số trường hợp có thể tháo một phía đường ống mà không cần tháo toàn bộ tuyến.

Van bướm mặt bích Samwoo là loại có sẵn hai mặt bích trên thân van. Khi lắp đặt, van được bắt trực tiếp với mặt bích của đường ống bằng bộ bulong riêng cho từng bên. Dòng này thường chắc chắn hơn, phù hợp với các hệ thống yêu cầu độ ổn định cao và đường ống kích cỡ lớn.

Hiểu đơn giản, cả ba loại đều cùng chức năng đóng mở dòng chảy, nhưng khác nhau ở cách lắp vào đường ống.

Van bướm wafer Samwoo là gì?

Van bướm wafer Samwoo là kiểu van bướm dạng kẹp. Khi lắp đặt, thân van được đặt ở giữa hai mặt bích của đường ống, sau đó dùng bulong dài để siết chặt hai mặt bích lại với nhau. Lực ép từ hai mặt bích giúp giữ van cố định và tạo độ kín cho hệ thống.

Đây là kiểu kết nối rất phổ biến vì thiết kế gọn, trọng lượng nhẹ và chi phí thường hợp lý hơn so với kiểu lug hoặc mặt bích. Van bướm wafer thường được dùng trong hệ thống nước sạch, nước kỹ thuật, HVAC, PCCC, xử lý nước và các tuyến ống có áp lực phổ thông.

Ưu điểm lớn của van bướm wafer Samwoo là dễ lắp, tiết kiệm không gian và phù hợp với nhiều công trình cần tối ưu chi phí. Với các tuyến ống DN50, DN65, DN80, DN100, DN150 hoặc DN200, kiểu wafer thường được lựa chọn nhiều nếu hệ thống không yêu cầu tháo rời từng phía đường ống độc lập.

Tuy nhiên, kiểu wafer cũng có điểm cần lưu ý. Vì van được kẹp giữa hai mặt bích nên khi tháo van, thường phải xử lý cả hai phía đường ống. Nếu công trình cần bảo trì từng đoạn độc lập, kiểu wafer có thể không thuận tiện bằng kiểu lug hoặc mặt bích.

Van bướm lug Samwoo là gì?

Van bướm lug Samwoo là loại van bướm có các tai bắt bulong xung quanh thân van. Các tai này thường có ren hoặc lỗ bắt bulong, giúp van được cố định chắc chắn hơn khi lắp giữa hai mặt bích đường ống.

Điểm khác biệt quan trọng của van bướm lug so với wafer là thân van có phần tai kết nối riêng. Nhờ vậy, việc lắp đặt, tháo lắp và bảo trì có thể linh hoạt hơn trong một số hệ thống. Với một số thiết kế, van lug có thể cho phép tháo một phía đường ống mà phía còn lại vẫn được giữ tương đối ổn định.

Van bướm lug Samwoo phù hợp với các công trình cần độ chắc chắn cao hơn kiểu wafer, hoặc những vị trí có khả năng phải tháo lắp, bảo trì, thay thế từng đoạn đường ống. Dòng này thường được dùng trong hệ thống nước, PCCC, HVAC, trạm bơm, xử lý nước và nhà máy sản xuất.

So với kiểu wafer, van lug thường có giá cao hơn do thân van có cấu tạo phức tạp hơn. Tuy nhiên, nếu công trình cần sự thuận tiện khi bảo trì hoặc cần cố định van chắc chắn hơn, chi phí tăng thêm là hợp lý.

Van bướm mặt bích Samwoo là gì?

Van bướm mặt bích Samwoo là loại van bướm có hai đầu kết nối dạng mặt bích liền thân. Khi lắp đặt, mỗi bên mặt bích của van sẽ được bắt trực tiếp với mặt bích của đường ống bằng bộ bulong riêng.

Dòng van này có kết cấu chắc chắn hơn so với kiểu wafer và lug. Van bướm mặt bích thường được dùng cho các tuyến ống kích cỡ lớn, hệ thống cần độ ổn định cao hoặc vị trí lắp đặt cần liên kết vững chắc giữa van và đường ống.

Ưu điểm của van bướm mặt bích Samwoo là lắp đặt chắc chắn, dễ đồng bộ với hệ thống mặt bích hiện có và phù hợp với các công trình yêu cầu độ bền cơ khí tốt hơn. Dòng này thường được lựa chọn trong hệ thống cấp nước, PCCC, trạm bơm, xử lý nước, nhà máy và các tuyến ống chính.

Nhược điểm là van thường nặng hơn, chiếm nhiều không gian hơn và chi phí đầu tư cao hơn so với kiểu wafer. Vì vậy, không phải công trình nào cũng cần dùng van bướm mặt bích. Nếu hệ thống nhỏ, áp lực phổ thông và cần tối ưu chi phí, wafer hoặc lug có thể phù hợp hơn.

Bảng so sánh van bướm wafer, lug và mặt bích Samwoo

Bảng dưới đây giúp khách hàng dễ hình dung sự khác nhau giữa ba kiểu kết nối phổ biến của van bướm Samwoo.

Qua bảng trên, có thể thấy kiểu wafer phù hợp khi cần tiết kiệm chi phí và không gian, kiểu lug phù hợp khi cần lắp chắc và bảo trì thuận tiện hơn, còn kiểu mặt bích phù hợp với các hệ thống yêu cầu độ ổn định cao.

Khác nhau về cấu tạo kết nối

Sự khác nhau lớn nhất giữa van bướm wafer, lug và mặt bích Samwoo nằm ở phần thân van và cách bắt bulong.

Với van bướm wafer, thân van được thiết kế để đặt lọt giữa hai mặt bích. Bulong thường đi xuyên từ mặt bích bên này sang mặt bích bên kia. Van được giữ cố định nhờ lực siết của hai mặt bích đường ống. Vì vậy, trong quá trình lắp đặt, việc căn tâm van rất quan trọng.

Với van bướm lug, thân van có thêm các tai bắt bulong. Các tai này giúp van được cố định chắc hơn, giảm phụ thuộc hoàn toàn vào lực kẹp giữa hai mặt bích. Đây là lý do kiểu lug thường được đánh giá linh hoạt hơn kiểu wafer trong các vị trí cần bảo trì hoặc tháo lắp.

Với van bướm mặt bích, thân van đã có sẵn mặt bích ở hai đầu. Mỗi đầu van được bắt riêng với mặt bích đường ống. Kết cấu này tạo cảm giác chắc chắn, dễ kiểm soát khi lắp đặt và phù hợp với những hệ thống đường ống lớn.

Khác nhau về chi phí đầu tư

Nếu xét về chi phí, van bướm wafer Samwoo thường là lựa chọn kinh tế nhất. Thiết kế gọn, ít vật liệu hơn và lắp đặt đơn giản giúp kiểu wafer phù hợp với nhiều công trình cần tối ưu ngân sách.

Van bướm lug Samwoo thường có chi phí cao hơn wafer do thân van có thêm tai bắt bulong và kết cấu chắc hơn. Tuy nhiên, mức chênh lệch này có thể hợp lý nếu công trình cần bảo trì thuận tiện hoặc cần lắp đặt ở vị trí yêu cầu độ cố định cao hơn.

Van bướm mặt bích Samwoo thường có chi phí cao nhất trong ba loại do thân van lớn hơn, nặng hơn và có sẵn mặt bích liền thân. Ngoài giá van, khách hàng cũng cần tính đến chi phí vận chuyển, lắp đặt và không gian thi công.

Vì vậy, không nên mặc định loại đắt hơn luôn là tốt hơn. Lựa chọn đúng là lựa chọn phù hợp với hệ thống, ngân sách và yêu cầu vận hành.

Khác nhau về không gian lắp đặt

Van bướm wafer Samwoo là loại tiết kiệm không gian nhất. Thân van mỏng, gọn, phù hợp với phòng kỹ thuật, khu vực chật hẹp hoặc hệ thống có nhiều thiết bị lắp gần nhau.

Van bướm lug Samwoo vẫn khá gọn, nhưng thân van thường dày và nặng hơn kiểu wafer. Do có tai bắt bulong, quá trình lắp đặt cần kiểm tra kỹ khoảng trống quanh thân van để thao tác dễ dàng.

Van bướm mặt bích Samwoo cần nhiều không gian hơn vì hai đầu van có mặt bích liền thân. Dòng này phù hợp hơn với các tuyến ống lớn, khu vực lắp đặt rộng hoặc vị trí cần độ ổn định cao hơn là tiết kiệm không gian.

Với công trình có không gian hạn chế, nên ưu tiên wafer hoặc lug. Với tuyến ống lớn, vị trí cố định lâu dài và không gian đủ rộng, mặt bích là lựa chọn đáng cân nhắc.

Khác nhau về bảo trì và thay thế

Trong quá trình sử dụng, van công nghiệp có thể cần kiểm tra, thay gioăng, vệ sinh, bảo trì hoặc thay mới. Vì vậy, khả năng tháo lắp cũng là yếu tố cần tính trước.

Van bướm wafer Samwoo có ưu điểm là gọn và rẻ, nhưng khi tháo van thường phải nới lỏng cả cụm mặt bích hai bên. Điều này có thể gây bất tiện nếu hệ thống không có khoảng trống hoặc không thể dừng toàn bộ đoạn ống.

Van bướm lug Samwoo linh hoạt hơn ở một số vị trí nhờ thân van có tai bắt bulong riêng. Trong nhiều trường hợp, kiểu lug thuận tiện hơn khi cần tháo một phía đường ống hoặc bảo trì từng đoạn.

Van bướm mặt bích Samwoo có khả năng liên kết chắc chắn, dễ kiểm soát từng đầu nối. Tuy nhiên, do van nặng hơn nên khi tháo lắp cần có đủ không gian, nhân lực hoặc thiết bị hỗ trợ, nhất là với kích cỡ lớn.

Nếu công trình có yêu cầu bảo trì thường xuyên, không nên chỉ chọn theo giá ban đầu. Cần tính cả chi phí và thời gian bảo trì về sau.

Nên chọn van bướm wafer Samwoo khi nào?

Van bướm wafer Samwoo phù hợp với các hệ thống phổ thông, cần đóng mở dòng chảy nhanh, không gian lắp đặt hạn chế và ngân sách cần tối ưu.

Nên chọn van bướm wafer Samwoo trong các trường hợp sau:

• Hệ thống nước sạch, nước kỹ thuật, HVAC hoặc PCCC phổ thông.
• Đường ống có áp lực làm việc không quá đặc biệt.
• Không gian lắp đặt hẹp, cần thân van gọn.
• Công trình cần tối ưu chi phí đầu tư.
• Vị trí lắp đặt ít phải tháo rời từng phía đường ống.
• Hệ thống có tiêu chuẩn mặt bích phù hợp với kiểu wafer.

Kiểu wafer là lựa chọn rất phổ biến cho nhiều công trình vì cân bằng tốt giữa giá thành, độ gọn và khả năng sử dụng.

Nên chọn van bướm lug Samwoo khi nào?

Van bướm lug Samwoo phù hợp khi công trình cần độ chắc chắn cao hơn wafer hoặc cần sự linh hoạt trong quá trình bảo trì.

Nên chọn van bướm lug Samwoo trong các trường hợp sau:

• Hệ thống cần tháo lắp, kiểm tra hoặc bảo trì thuận tiện hơn.
• Vị trí lắp đặt cần cố định van chắc chắn giữa hai mặt bích.
• Công trình không muốn phụ thuộc hoàn toàn vào bulong xuyên dài như kiểu wafer.
• Hệ thống nước, PCCC, HVAC, trạm bơm hoặc xử lý nước có yêu cầu vận hành ổn định.
• Đường ống có khả năng cần cô lập từng đoạn trong quá trình sửa chữa.

So với wafer, kiểu lug thường tạo cảm giác chắc chắn hơn và phù hợp với các công trình có yêu cầu kỹ thuật cao hơn một chút.

Nên chọn van bướm mặt bích Samwoo khi nào?

Van bướm mặt bích Samwoo phù hợp với các tuyến ống lớn, hệ thống cần liên kết chắc chắn và vị trí lắp đặt cố định lâu dài.

Nên chọn van bướm mặt bích Samwoo trong các trường hợp sau:

• Đường ống kích cỡ lớn, cần kết nối chắc chắn.
• Hệ thống cấp nước, PCCC, trạm bơm hoặc xử lý nước yêu cầu độ ổn định cao.
• Vị trí lắp đặt có đủ không gian thao tác.
• Công trình ưu tiên độ bền cơ khí hơn chi phí ban đầu.
• Tuyến ống chính cần van chắc, dễ kiểm soát mối nối.
• Hệ thống đã thiết kế sẵn theo kết nối mặt bích.

Dòng mặt bích không phải lúc nào cũng cần thiết cho hệ thống nhỏ, nhưng rất phù hợp với những công trình cần tính ổn định và độ chắc chắn cao hơn.

So sánh nhanh: công trình nào nên dùng loại nào

Bảng dưới đây giúp khách hàng chọn nhanh theo từng nhu cầu thực tế.

Cách chọn đơn giản là: nếu cần gọn và tiết kiệm thì chọn wafer; nếu cần chắc và linh hoạt hơn thì chọn lug; nếu cần kết nối vững, tuyến ống lớn và lắp cố định lâu dài thì chọn mặt bích.

Những lỗi thường gặp khi chọn van bướm Samwoo theo kiểu kết nối

Nhiều khách hàng chọn đúng loại van bướm nhưng lại sai kiểu kết nối. Điều này có thể gây khó khăn khi lắp đặt, phải đổi hàng hoặc phát sinh thêm chi phí phụ kiện.

Một số lỗi thường gặp gồm:

• Nhầm van wafer với van lug vì nhìn bên ngoài khá giống nhau.
• Chọn van wafer trong khi công trình yêu cầu kiểu lug.
• Chọn van mặt bích nhưng không kiểm tra tiêu chuẩn mặt bích của đường ống.
• Không kiểm tra chiều dài bulong khi lắp van wafer hoặc lug.
• Không căn tâm van khi lắp, làm đĩa van bị cạ vào thành ống.
• Siết bulong không đều khiến gioăng bị lệch hoặc rò rỉ.
• Chọn sai kiểu kết nối so với bản vẽ thiết kế.
• Không kiểm tra không gian lắp đặt trước khi chọn van mặt bích.
• Chỉ so sánh giá van mà không tính chi phí lắp đặt và bảo trì.

Để tránh các lỗi này, khách hàng nên cung cấp bản vẽ, kích cỡ DN, tiêu chuẩn mặt bích, áp lực làm việc và vị trí lắp đặt trước khi đặt hàng.

Lưu ý khi lắp đặt van bướm wafer, lug và mặt bích Samwoo

Dù chọn kiểu wafer, lug hay mặt bích, việc lắp đặt đúng kỹ thuật vẫn là yếu tố rất quan trọng. Một van tốt nhưng lắp sai vẫn có thể bị rò rỉ, kẹt đĩa hoặc nhanh hỏng gioăng.

Một số lưu ý cần nhớ:

• Kiểm tra đúng kích cỡ DN của van và đường ống.
• Đối chiếu tiêu chuẩn mặt bích trước khi lắp.
• Làm sạch bề mặt mặt bích, tránh cặn bẩn làm hở gioăng.
• Đặt van đúng tâm giữa hai mặt bích.
• Mở hé đĩa van khi căn chỉnh để tránh cạ vào mặt bích.
• Siết bulong đều theo đường chéo, không siết lệch một bên.
• Không hàn mặt bích khi van đã lắp vào đường ống.
• Kiểm tra khả năng xoay của đĩa van sau khi siết bulong.
• Chạy thử áp lực và kiểm tra rò rỉ trước khi vận hành chính thức.
• Với hệ có máy bơm, cần chú ý hiện tượng rung và búa nước.

Nếu hệ thống có nguy cơ chảy ngược, va đập nước hoặc cần bảo vệ máy bơm, khách hàng nên kết hợp thêm van 1 chiều Samwoo tại vị trí phù hợp để giúp hệ thống vận hành ổn định hơn.

Kết luận

Van bướm wafer, lug và mặt bích Samwoo khác nhau chủ yếu ở kiểu kết nối với đường ống. Van bướm wafer có thiết kế gọn, chi phí hợp lý và phù hợp với nhiều hệ thống phổ thông. Van bướm lug có tai bắt bulong, chắc chắn hơn và thuận tiện hơn trong một số trường hợp cần bảo trì. Van bướm mặt bích có kết cấu vững chắc, phù hợp với tuyến ống lớn, hệ thống ổn định lâu dài và công trình yêu cầu độ chắc chắn cao hơn.

Nếu công trình cần tiết kiệm chi phí, không gian lắp đặt hẹp và hệ thống áp lực phổ thông, van bướm wafer Samwoo là lựa chọn phù hợp. Nếu cần chắc chắn và linh hoạt hơn khi bảo trì, nên cân nhắc van bướm lug Samwoo. Nếu đường ống lớn, vị trí lắp đặt cố định và cần kết nối vững chắc, van bướm mặt bích Samwoo sẽ phù hợp hơn.

Điều quan trọng là không nên chọn van chỉ theo tên gọi hoặc giá bán. Khách hàng cần kiểm tra đúng kích cỡ, tiêu chuẩn mặt bích, áp lực, môi trường sử dụng và bản vẽ lắp đặt để chọn đúng sản phẩm cho công trình.
