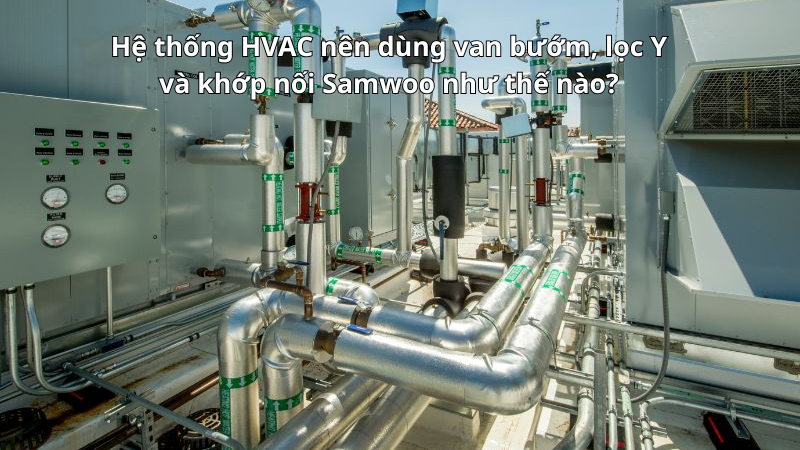

Hệ thống HVAC nên dùng van bướm, lọc Y và khớp nối Samwoo như thế nào?

Hệ thống HVAC trong tòa nhà, nhà máy, trung tâm thương mại hoặc khu công nghiệp thường có nhiều tuyến nước lạnh, nước nóng, nước tuần hoàn, bơm, chiller, AHU, FCU và cụm van điều khiển. Để hệ thống vận hành ổn định, không chỉ cần thiết bị chính tốt mà còn phải chọn đúng các loại van và phụ kiện đường ống ở từng vị trí.

Khi lựa chọn van Samwoo chính hãng cho hệ thống HVAC, ba nhóm sản phẩm thường được quan tâm nhiều là van bướm Samwoo, lọc Y Samwoo và khớp nối cao su Samwoo. Mỗi nhóm có một nhiệm vụ riêng: van bướm dùng để đóng mở và cô lập tuyến ống, lọc Y dùng để giữ cặn bảo vệ thiết bị, còn khớp nối cao su dùng để giảm rung và giảm ồn cho hệ thống.

Hệ thống HVAC là gì và vì sao cần chọn đúng van?

HVAC là hệ thống sưởi, thông gió và điều hòa không khí. Trong nhiều công trình lớn, hệ HVAC sử dụng nước lạnh hoặc nước nóng tuần hoàn để truyền nhiệt qua chiller, AHU, FCU, bơm tuần hoàn và các cụm thiết bị trao đổi nhiệt.

Trong quá trình vận hành, hệ thống HVAC cần kiểm soát tốt dòng nước, áp lực, lưu lượng, nhiệt độ và độ sạch của đường ống. Nếu chọn sai van hoặc phụ kiện, hệ thống có thể gặp các vấn đề như giảm lưu lượng, rung đường ống, kẹt van điều khiển, nghẹt thiết bị trao đổi nhiệt hoặc khó bảo trì khi cần sửa chữa.

Vì vậy, van bướm, lọc Y và khớp nối cao su là những thiết bị phụ trợ nhưng có vai trò rất quan trọng trong hệ HVAC.

Van bướm Samwoo dùng trong hệ thống HVAC như thế nào?

Van bướm Samwoo là dòng van dùng để đóng mở dòng nước trong đường ống. Trong hệ HVAC, van bướm thường được lắp tại các tuyến nước lạnh, nước nóng, nước tuần hoàn hoặc các nhánh cấp nước đến thiết bị.

Ưu điểm của van bướm là thiết kế gọn, thao tác nhanh, phù hợp với đường ống kích cỡ vừa và lớn. So với van cổng, van bướm thường tiết kiệm không gian hơn, trọng lượng nhẹ hơn và dễ bố trí trong phòng kỹ thuật có nhiều đường ống.

Vị trí thường lắp van bướm Samwoo trong HVAC

Van bướm Samwoo thường được dùng tại:

• Đường ống nước lạnh cấp và hồi.
• Đường ống nước nóng cấp và hồi.
• Tuyến nước tuần hoàn trong hệ chiller.
• Trước và sau bơm tuần hoàn.
• Trước và sau chiller, AHU, FCU hoặc cụm thiết bị cần cô lập.
• Các nhánh đường ống cần khóa lại khi bảo trì.
• Tuyến ống chính hoặc nhánh lớn trong phòng kỹ thuật.

Khi cần sửa chữa, bảo trì hoặc thay thế thiết bị, van bướm giúp khóa nhanh một đoạn ống hoặc một cụm thiết bị mà không cần dừng toàn bộ hệ thống.

Nên chọn van bướm tay gạt hay tay quay cho HVAC?

Với các kích cỡ nhỏ và vừa, vị trí thao tác dễ tiếp cận, van bướm tay gạt Samwoo có thể phù hợp vì đóng mở nhanh và chi phí hợp lý.

Với đường ống lớn hơn, hoặc vị trí cần đóng mở nhẹ nhàng, nên cân nhắc van bướm tay quay Samwoo. Tay quay hộp số giúp vận hành êm hơn, giảm lực thao tác và hạn chế đóng mở quá đột ngột trong hệ thống có lưu lượng lớn.

Nếu hệ HVAC cần điều khiển từ xa hoặc tích hợp tự động hóa, có thể cân nhắc van bướm điều khiển điện hoặc khí nén tùy thiết kế.

Lọc Y Samwoo dùng trong hệ thống HVAC như thế nào?

Lọc Y Samwoo là thiết bị dùng để giữ lại cặn bẩn, mạt hàn, gỉ sắt, cát, rác nhỏ và tạp chất trong đường ống. Trong hệ HVAC, lọc Y đặc biệt quan trọng vì các thiết bị như chiller, AHU, FCU, van điều khiển và thiết bị trao đổi nhiệt thường dễ bị ảnh hưởng bởi cặn.

Nếu không có lọc Y, cặn bẩn có thể đi vào thiết bị, làm nghẹt đường nước, giảm khả năng trao đổi nhiệt, sai lệch lưu lượng hoặc kẹt van điều khiển. Khi đó, hệ thống có thể làm lạnh kém, tiêu hao điện nhiều hơn và tăng chi phí bảo trì.

Vị trí thường lắp lọc Y Samwoo trong HVAC

Lọc Y Samwoo thường được lắp tại:

• Trước chiller hoặc thiết bị trao đổi nhiệt.
• Trước AHU, FCU hoặc cụm coil nước.
• Trước van điều khiển.
• Trước van cân bằng.
• Trước đồng hồ đo lưu lượng nếu cần bảo vệ thiết bị đo.
• Trước bơm hoặc sau bơm tùy thiết kế hệ thống.
• Trên các nhánh nước tuần hoàn có nguy cơ nhiều cặn.

Vị trí lắp lọc Y cần thuận tiện cho việc tháo lưới lọc để vệ sinh. Nếu lắp ở nơi quá chật, khó thao tác, sau này việc bảo trì sẽ rất bất tiện.

Vì sao lọc Y quan trọng trong hệ chiller, AHU, FCU?

Chiller, AHU và FCU đều cần dòng nước sạch tương đối để trao đổi nhiệt hiệu quả. Khi cặn bám trong coil hoặc thiết bị trao đổi nhiệt, lưu lượng nước giảm, hiệu suất làm lạnh hoặc sưởi giảm theo.

Lọc Y Samwoo giúp giữ cặn trước khi nước đi vào các thiết bị này. Nhờ đó, hệ HVAC vận hành ổn định hơn, giảm nguy cơ nghẹt cục bộ và hạn chế việc phải tháo thiết bị ra vệ sinh thường xuyên.

Khớp nối cao su Samwoo dùng trong hệ thống HVAC như thế nào?

Khớp nối cao su Samwoo là phụ kiện nối mềm được dùng để giảm rung, giảm ồn và hấp thụ dao động trên đường ống. Trong hệ HVAC, nguồn rung thường đến từ bơm tuần hoàn, chiller, thiết bị quay hoặc dòng nước thay đổi áp lực.

Nếu đường ống nối cứng hoàn toàn với máy bơm, rung động có thể truyền từ thiết bị sang toàn bộ tuyến ống, gây tiếng ồn, lỏng bulong, rò rỉ mặt bích hoặc ảnh hưởng đến tuổi thọ thiết bị.

Khớp nối cao su Samwoo giúp hấp thụ một phần rung động nhờ thân cao su đàn hồi. Thiết bị này thường được lắp gần máy bơm hoặc các cụm thiết bị có rung để giảm lực truyền sang đường ống.

Vị trí thường lắp khớp nối cao su Samwoo trong HVAC

Khớp nối cao su Samwoo thường được lắp tại:

• Đầu hút máy bơm tuần hoàn.
• Đầu đẩy máy bơm tuần hoàn.
• Gần chiller hoặc cụm thiết bị có rung.
• Tuyến ống cần giảm truyền rung sang kết cấu công trình.
• Phòng kỹ thuật có yêu cầu giảm tiếng ồn.
• Vị trí cần bù sai lệch nhỏ khi lắp đặt đường ống.

Khi lắp khớp nối cao su, cần có gối đỡ đường ống phù hợp. Không nên để khớp nối chịu toàn bộ trọng lượng đường ống hoặc dùng khớp nối để kéo lệch đường ống về đúng vị trí.

Bảng vai trò của van bướm, lọc Y và khớp nối Samwoo trong HVAC

Ba nhóm thiết bị này không thay thế nhau, mà bổ sung cho nhau. Van bướm giúp kiểm soát đóng mở, lọc Y giúp bảo vệ thiết bị, còn khớp nối cao su giúp hệ thống vận hành êm hơn.

Nên chọn van bướm Samwoo nào cho HVAC?

Trong hệ HVAC, van bướm Samwoo thường được chọn theo kích cỡ đường ống, áp lực, kiểu kết nối và cách vận hành. Với hệ thống nước lạnh, nước nóng hoặc nước tuần hoàn, cần kiểm tra kỹ nhiệt độ làm việc, gioăng làm kín và áp lực thiết kế.

Nên chọn van bướm Samwoo cho HVAC theo các tiêu chí sau:

• Chọn đúng kích cỡ DN theo đường ống.
• Chọn đúng áp lực PN10 hoặc PN16 theo bản vẽ.
• Chọn kiểu wafer, lug hoặc mặt bích theo tiêu chuẩn lắp đặt.
• Chọn tay gạt cho size nhỏ và thao tác nhanh.
• Chọn tay quay cho size lớn hoặc vị trí cần đóng mở nhẹ.
• Chọn điều khiển điện/khí nén nếu hệ thống cần tự động hóa.
• Kiểm tra gioăng làm kín nếu dùng cho nước nóng.

Nếu cần dòng van gọn, đóng mở nhanh và phù hợp với các tuyến nước tuần hoàn, khách hàng có thể tham khảo thêm nhóm van bướm Samwoo để lựa chọn theo từng kiểu kết nối và vận hành.

Nên chọn lọc Y Samwoo nào cho HVAC?

Lọc Y Samwoo trong hệ HVAC cần chọn theo kích cỡ đường ống, áp lực, lưu lượng và vị trí bảo vệ thiết bị. Không nên chọn lọc quá nhỏ so với đường ống vì có thể làm tăng tổn thất áp và giảm lưu lượng nước.

Khi chọn lọc Y Samwoo cho HVAC, cần lưu ý:

• Chọn đúng DN theo đường ống.
• Chọn đúng PN theo áp lực hệ thống.
• Chọn kết nối mặt bích hoặc nối ren tùy thiết kế.
• Kiểm tra hướng dòng chảy trước khi lắp.
• Bố trí vị trí dễ tháo lưới lọc để vệ sinh.
• Kiểm tra mắt lưới lọc nếu hệ thống có yêu cầu riêng.
• Có kế hoạch vệ sinh định kỳ, đặc biệt sau giai đoạn chạy thử.

Trong hệ HVAC mới thi công, cặn ban đầu thường nhiều do mạt hàn, gỉ sắt, đất cát hoặc rác trong ống. Vì vậy, lọc Y cần được kiểm tra sớm sau khi chạy thử, tránh để lưới lọc nghẹt làm giảm lưu lượng.

Nên chọn khớp nối cao su Samwoo nào cho HVAC?

Khớp nối cao su Samwoo cần chọn theo kích cỡ đường ống, áp lực, nhiệt độ, vật liệu cao su và vị trí lắp đặt. Trong hệ HVAC, khớp nối thường làm việc với nước lạnh, nước nóng hoặc nước tuần hoàn, nên cần kiểm tra giới hạn nhiệt độ cho phép.

Khi chọn khớp nối cao su Samwoo cho HVAC, cần lưu ý:

• Chọn đúng DN theo đường ống.
• Chọn đúng áp lực làm việc.
• Kiểm tra nhiệt độ nước trong hệ.
• Chọn đúng tiêu chuẩn mặt bích.
• Lắp gần bơm hoặc thiết bị tạo rung.
• Có gối đỡ đường ống trước và sau khớp nối.
• Không dùng khớp nối để bù sai lệch quá lớn.
• Kiểm tra định kỳ tình trạng phồng, nứt, rò rỉ hoặc biến dạng.

Nếu hệ thống bơm tuần hoàn hoạt động liên tục, khớp nối cao su cần được kiểm tra định kỳ để đảm bảo không bị lão hóa, nứt hoặc mất khả năng đàn hồi.

Cách bố trí van bướm, lọc Y và khớp nối Samwoo quanh cụm bơm HVAC

Cụm bơm HVAC là vị trí thường cần kết hợp nhiều thiết bị đường ống. Tùy thiết kế, thứ tự lắp đặt có thể khác nhau, nhưng về nguyên tắc, mỗi thiết bị có một nhiệm vụ riêng.

Một cụm bơm HVAC thường cần:

• Van khóa để cô lập bơm khi bảo trì.
• Khớp nối cao su để giảm rung từ bơm.
• Van 1 chiều nếu cần chống dòng chảy ngược.
• Lọc Y nếu cần bảo vệ bơm hoặc thiết bị phía sau.
• Đồng hồ áp để theo dõi áp lực.
• Van xả khí hoặc thiết bị phụ trợ nếu bản vẽ yêu cầu.

Trong đó, van bướm Samwoo thường dùng làm van khóa trước và sau bơm. Khớp nối cao su Samwoo thường lắp gần đầu hút hoặc đầu đẩy để giảm rung. Lọc Y Samwoo được bố trí tại vị trí cần giữ cặn, nhưng phải đảm bảo không gây thiếu nước đầu hút bơm và thuận tiện vệ sinh.

Với cụm bơm, không nên tự ý thay đổi thứ tự thiết bị nếu bản vẽ đã quy định rõ.

Cách bố trí van bướm và lọc Y trước AHU, FCU, chiller

Trước các thiết bị như AHU, FCU hoặc chiller, hệ HVAC thường cần van khóa và lọc để dễ bảo trì và bảo vệ thiết bị. Van bướm giúp đóng nước khi cần sửa chữa, còn lọc Y giúp giữ cặn trước khi nước vào coil hoặc bộ trao đổi nhiệt.

Cách bố trí thường gặp là:

• Van khóa trước thiết bị để cô lập dòng nước.
• Lọc Y để giữ cặn trước khi nước vào thiết bị.
• Van điều khiển hoặc van cân bằng theo thiết kế.
• Các đồng hồ, cảm biến hoặc phụ kiện đo nếu cần.

Vị trí lọc Y cần đủ không gian để tháo lưới lọc. Nếu lắp sát tường, sát trần hoặc sát thiết bị khác, việc vệ sinh sau này rất khó khăn. Đây là lỗi thi công khá thường gặp trong phòng kỹ thuật chật.

Những lỗi thường gặp khi dùng van bướm, lọc Y và khớp nối trong HVAC

Trong hệ HVAC, nhiều sự cố không đến từ chất lượng sản phẩm mà đến từ việc chọn sai hoặc lắp sai vị trí.

Một số lỗi thường gặp gồm:

• Chọn sai kích cỡ DN so với đường ống.
• Chọn sai PN10, PN16 so với áp lực thiết kế.
• Lắp van bướm không căn tâm, làm đĩa van cạ vào mặt bích.
• Dùng van bướm tay gạt cho size lớn khiến thao tác nặng.
• Lắp lọc Y ngược chiều dòng chảy.
• Lắp lọc Y ở vị trí không thể tháo lưới vệ sinh.
• Không vệ sinh lọc Y sau khi chạy thử hệ thống.
• Lắp khớp nối cao su nhưng không có gối đỡ đường ống.
• Dùng khớp nối cao su để kéo lệch đường ống.
• Không kiểm tra nhiệt độ nước với gioăng và cao su.
• Chọn thiết bị theo giá rẻ mà không đối chiếu bản vẽ.

Để hạn chế lỗi, khách hàng nên cung cấp đầy đủ bản vẽ, kích cỡ DN, áp lực, nhiệt độ và vị trí lắp đặt trước khi đặt mua thiết bị.

Lưu ý khi chọn thiết bị Samwoo cho hệ HVAC

Khi chọn van bướm, lọc Y và khớp nối Samwoo cho HVAC, khách hàng nên lưu ý các điểm sau:

• Luôn ưu tiên theo bản vẽ thiết kế.
• Kiểm tra đúng kích cỡ DN.
• Kiểm tra đúng áp lực PN10 hoặc PN16.
• Xác định môi trường là nước lạnh, nước nóng hay nước tuần hoàn.
• Kiểm tra nhiệt độ làm việc của gioăng và cao su.
• Chọn kiểu kết nối đúng với hệ thống mặt bích.
• Bố trí thiết bị ở vị trí dễ thao tác và bảo trì.
• Không chọn van chỉ theo giá nếu chưa kiểm tra thông số.
• Với hệ lớn, nên xác nhận thông số trước khi giao hàng.
• Sau khi lắp đặt, cần chạy thử và kiểm tra rò rỉ, rung, tiếng ồn.

Hệ HVAC thường vận hành liên tục trong thời gian dài, nên việc chọn đúng thiết bị ngay từ đầu sẽ giúp giảm rất nhiều chi phí bảo trì về sau.

Kết luận

Trong hệ thống HVAC, van bướm Samwoo, lọc Y Samwoo và khớp nối cao su Samwoo có ba vai trò rất rõ ràng. Van bướm dùng để đóng mở, cô lập tuyến ống và hỗ trợ bảo trì thiết bị. Lọc Y dùng để giữ cặn, bảo vệ chiller, AHU, FCU, van điều khiển và thiết bị trao đổi nhiệt. Khớp nối cao su dùng để giảm rung, giảm ồn và hạn chế lực truyền từ bơm sang đường ống.

Để sử dụng hiệu quả, khách hàng cần chọn đúng kích cỡ DN, áp lực PN10 hoặc PN16, kiểu kết nối, nhiệt độ làm việc và vị trí lắp đặt. Không nên dùng một thiết bị thay thế cho vai trò của thiết bị khác. Van bướm không thay cho lọc Y, lọc Y không thay cho van khóa, còn khớp nối cao su không thể sửa lỗi lắp đặt đường ống sai kỹ thuật.

Nếu được lựa chọn và lắp đặt đúng, các thiết bị Samwoo sẽ giúp hệ thống HVAC vận hành ổn định hơn, dễ bảo trì hơn và giảm rủi ro hư hỏng trong quá trình sử dụng lâu dài.
