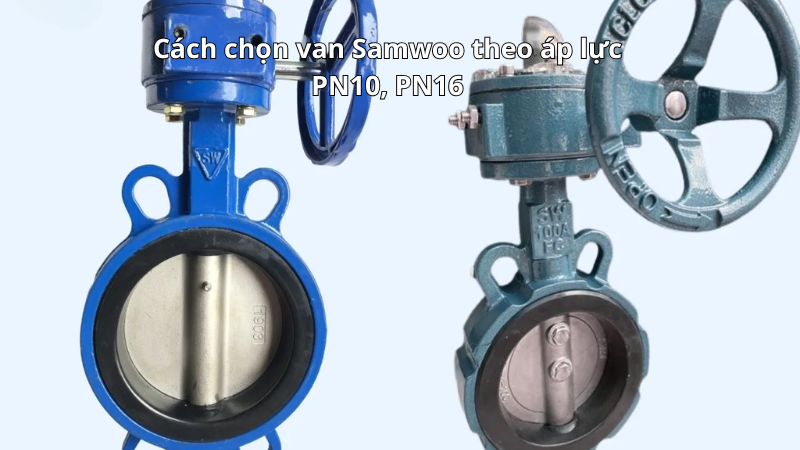

Cách chọn van Samwoo theo áp lực PN10, PN16

Khi mua van công nghiệp cho hệ thống nước, PCCC, HVAC, trạm bơm hoặc xử lý nước, một trong những thông số quan trọng nhất cần kiểm tra là áp lực làm việc. Với van Samwoo, hai cấp áp lực thường gặp là PN10 và PN16. Nếu chọn đúng, van vận hành ổn định, hạn chế rò rỉ và phù hợp với yêu cầu công trình. Nếu chọn sai, van có thể nhanh hỏng, xì mặt bích, hở gioăng hoặc không đảm bảo an toàn khi hệ thống tăng áp.

Khi lựa chọn van Samwoo chính hãng, khách hàng không nên chỉ quan tâm đến kích cỡ DN, vật liệu gang, inox, kiểu kết nối hay giá bán. Áp lực PN10, PN16 là yếu tố cần kiểm tra ngay từ đầu, đặc biệt với các hệ thống có máy bơm, đường ống dài, áp lực dao động hoặc yêu cầu nghiệm thu kỹ thuật.

PN10, PN16 là gì?

PN là ký hiệu chỉ áp lực danh nghĩa của van, mặt bích hoặc thiết bị đường ống. Hiểu đơn giản, PN cho biết thiết bị được thiết kế để làm việc trong một mức áp lực nhất định.

• PN10 thường được hiểu là cấp áp lực danh nghĩa khoảng 10 bar.
• PN16 thường được hiểu là cấp áp lực danh nghĩa khoảng 16 bar.

Trong thực tế, nhiều khách hàng hay gọi đơn giản là “van chịu áp 10kg” hoặc “van chịu áp 16kg”. Cách gọi này khá phổ biến ngoài thị trường, nhưng khi làm hồ sơ kỹ thuật hoặc báo giá cho công trình, nên dùng đúng ký hiệu PN10, PN16 để tránh nhầm lẫn.

Điểm cần lưu ý là áp lực PN không nên hiểu là cứ hệ thống đạt đúng 10 bar thì chọn PN10, hoặc đúng 16 bar thì chọn PN16. Khi chọn van, cần tính thêm áp lực vận hành thực tế, áp lực tăng đột ngột, búa nước, nhiệt độ và điều kiện làm việc của toàn hệ thống.

Van Samwoo PN10 phù hợp với hệ thống nào?

Van Samwoo PN10 thường phù hợp với các hệ thống có áp lực làm việc phổ thông, không quá cao và ít dao động mạnh. Đây là cấp áp lực được dùng nhiều trong hệ thống nước sạch, nước kỹ thuật, HVAC, cấp thoát nước công trình và một số hệ thống xử lý nước.

Hệ thống cấp nước thông thường

Với các tuyến ống cấp nước trong tòa nhà, nhà xưởng, khu dân cư hoặc hệ thống nước kỹ thuật có áp lực không quá cao, van Samwoo PN10 thường có thể đáp ứng tốt nếu chọn đúng loại van và đúng kích cỡ.

Các dòng như van bướm Samwoo, van cổng Samwoo, van 1 chiều Samwoo hoặc lọc Y Samwoo cấp PN10 thường được dùng trong các công trình cần tối ưu chi phí nhưng vẫn đảm bảo vận hành ổn định.

Hệ thống HVAC và nước tuần hoàn

Trong hệ HVAC, chiller, nước lạnh, nước nóng tuần hoàn hoặc hệ thống điều hòa trung tâm, áp lực thường không quá cao như các hệ công nghiệp đặc biệt. Vì vậy, van PN10 có thể phù hợp với nhiều vị trí nếu thông số thiết kế cho phép.

Tuy nhiên, với hệ nước nóng hoặc hệ có nhiệt độ cao hơn bình thường, cần kiểm tra thêm giới hạn nhiệt độ của gioăng, thân van và vật liệu làm kín, không chỉ nhìn vào áp lực PN.

Hệ thống xử lý nước áp lực thấp đến trung bình

Trong các hệ xử lý nước sạch, nước thải hoặc nước kỹ thuật có áp lực trung bình, van Samwoo PN10 có thể được dùng tại nhiều vị trí đóng mở, chặn dòng, lọc cặn hoặc chống chảy ngược. Nhưng nếu hệ thống có bơm áp cao, đường ống dài hoặc áp lực biến động mạnh, nên cân nhắc PN16 để an toàn hơn.

Van Samwoo PN16 phù hợp với hệ thống nào?

Van Samwoo PN16 phù hợp với các hệ thống có áp lực làm việc cao hơn, cần độ an toàn lớn hơn hoặc có khả năng phát sinh áp lực dao động trong quá trình vận hành.

Hệ thống PCCC

Hệ thống PCCC thường yêu cầu áp lực ổn định và có thể phát sinh áp lực cao khi bơm chữa cháy hoạt động. Vì vậy, trong nhiều công trình PCCC, van PN16 thường được ưu tiên hơn PN10, tùy theo bản vẽ thiết kế và yêu cầu nghiệm thu.

Với hệ PCCC, khách hàng không nên tự chọn PN10 hay PN16 theo giá. Cần kiểm tra đúng hồ sơ thiết kế, áp lực bơm, tiêu chuẩn mặt bích và yêu cầu của dự án.

Trạm bơm và tuyến ống áp lực cao hơn

Trong trạm bơm, áp lực có thể thay đổi khi bơm khởi động, dừng hoặc khi nhiều bơm vận hành cùng lúc. Nếu chọn van có cấp áp lực quá sát với áp lực thực tế, hệ thống dễ gặp rủi ro khi có dao động áp.

Van Samwoo PN16 thường phù hợp hơn cho các vị trí sau bơm, tuyến ống chính, hệ thống có áp lực cao hơn hoặc cần biên độ an toàn tốt hơn.

Công trình cần tiêu chuẩn kỹ thuật cao hơn

Một số nhà máy, khu công nghiệp, hệ thống cấp nước lớn hoặc công trình yêu cầu hồ sơ kỹ thuật rõ ràng thường ưu tiên PN16 để tăng độ an toàn và đồng bộ với mặt bích, đường ống, bơm, van và thiết bị liên quan.

PN16 thường có chi phí cao hơn PN10, nhưng đổi lại phù hợp hơn với những công trình không muốn rủi ro do chọn áp lực quá thấp.

Bảng so sánh van Samwoo PN10 và PN16

Nhìn vào bảng trên có thể thấy PN10 không phải là kém, PN16 cũng không phải lúc nào cũng cần thiết. Quan trọng là chọn đúng theo áp lực thực tế và yêu cầu của công trình.

Cách chọn van Samwoo theo áp lực thực tế

Để chọn đúng van Samwoo PN10 hoặc PN16, khách hàng nên thực hiện theo các bước sau.

Bước 1: Xác định áp lực làm việc của hệ thống

Trước tiên cần biết hệ thống đang làm việc ở áp lực bao nhiêu bar. Thông tin này có thể lấy từ bản vẽ thiết kế, thông số máy bơm, đồng hồ áp hoặc yêu cầu kỹ thuật của dự án.

Nếu hệ thống chỉ làm việc ở áp lực thấp và ổn định, PN10 có thể phù hợp. Nếu hệ thống có áp lực cao hơn, có bơm tăng áp hoặc áp lực thay đổi liên tục, nên cân nhắc PN16.

Bước 2: Kiểm tra áp lực lớn nhất có thể phát sinh

Nhiều người chỉ nhìn áp lực làm việc bình thường mà quên áp lực tăng đột ngột. Trong hệ thống có máy bơm, van đóng nhanh hoặc đường ống dài, áp lực có thể tăng cao hơn mức thông thường trong một số thời điểm.

Nếu áp lực vận hành bình thường đã gần giới hạn PN10, không nên chọn PN10. Lúc này PN16 sẽ an toàn hơn.

Bước 3: Xem hệ thống có búa nước hay không

Búa nước là hiện tượng áp lực tăng đột ngột khi dòng chảy thay đổi nhanh. Hiện tượng này có thể xảy ra khi bơm dừng đột ngột, van đóng nhanh hoặc dòng chảy đảo chiều. Nếu hệ thống có nguy cơ búa nước, nên chọn van có cấp áp lực cao hơn và kết hợp thêm các thiết bị bảo vệ phù hợp.

Bước 4: Kiểm tra tiêu chuẩn mặt bích

Khi chọn van Samwoo PN10 hoặc PN16, cần kiểm tra mặt bích đường ống có cùng tiêu chuẩn hay không. Không nên chỉ chọn van theo áp lực mà bỏ qua tiêu chuẩn kết nối.

Nếu đường ống đang dùng mặt bích PN16, nên chọn van PN16 để đồng bộ. Nếu đường ống là PN10, cần kiểm tra khả năng lắp ghép trước khi đặt hàng. Việc dùng sai tiêu chuẩn mặt bích có thể dẫn đến lệch lỗ bulong, không lắp được hoặc lắp không kín.

Bước 5: Kiểm tra môi trường sử dụng

Áp lực chỉ là một phần. Cần kiểm tra thêm lưu chất là nước sạch, nước thải, nước nóng, nước kỹ thuật hay môi trường có hóa chất. Nếu môi trường có tính ăn mòn, nhiệt độ cao hoặc có nhiều cặn, cần chọn đúng vật liệu thân van, gioăng và lớp phủ.

Khi nào nên chọn van Samwoo PN10?

Van Samwoo PN10 là lựa chọn phù hợp khi hệ thống có áp lực làm việc không quá cao, điều kiện vận hành ổn định và không yêu cầu biên độ áp lực lớn.

Nên chọn PN10 trong các trường hợp sau:

• Hệ thống cấp nước sạch áp lực phổ thông.
• Hệ thống HVAC, chiller, nước tuần hoàn có áp lực không cao.
• Hệ thống xử lý nước áp lực thấp đến trung bình.
• Đường ống không có dao động áp mạnh.
• Công trình cần tối ưu chi phí nhưng vẫn đúng thông số thiết kế.
• Bản vẽ hoặc yêu cầu kỹ thuật chỉ định PN10.
• Mặt bích đường ống đang sử dụng tiêu chuẩn PN10.

PN10 là lựa chọn kinh tế và hợp lý nếu hệ thống không yêu cầu áp lực cao. Tuy nhiên, không nên chọn PN10 chỉ vì giá rẻ nếu chưa kiểm tra áp lực thực tế

Khi nào nên chọn van Samwoo PN16?

Van Samwoo PN16 nên được chọn khi hệ thống có áp lực cao hơn, có nguy cơ dao động áp hoặc cần mức an toàn tốt hơn.

Nên chọn PN16 trong các trường hợp sau:

• Hệ thống PCCC theo bản vẽ yêu cầu PN16.
• Trạm bơm có áp lực cao hoặc áp lực thay đổi.
• Tuyến ống chính cần độ an toàn cao hơn.
• Hệ thống có nguy cơ búa nước.
• Áp lực vận hành thực tế gần mức giới hạn của PN10.
• Công trình yêu cầu nghiệm thu kỹ thuật nghiêm ngặt hơn.
• Đường ống, mặt bích và thiết bị liên quan đang dùng tiêu chuẩn PN16.
• Chủ đầu tư muốn tăng biên độ an toàn cho hệ thống.

PN16 thường có chi phí cao hơn, nhưng trong các vị trí quan trọng, khoản chi phí này có thể hợp lý để giảm rủi ro vận hành.

Có nên chọn PN16 thay cho PN10 để an toàn hơn không?

Nhiều khách hàng nghĩ rằng cứ chọn PN16 là tốt hơn PN10. Điều này đúng trong một số trường hợp, nhưng không phải lúc nào cũng cần thiết.

Nếu hệ thống thiết kế PN10, áp lực thấp, vận hành ổn định và ngân sách cần tối ưu, chọn PN10 đúng tiêu chuẩn là hợp lý. Việc chọn PN16 trong trường hợp này có thể làm tăng chi phí mà không mang lại quá nhiều lợi ích.

Ngược lại, nếu hệ thống có bơm áp lực lớn, áp lực dao động, PCCC hoặc tuyến ống chính quan trọng, chọn PN16 sẽ an toàn hơn. Đặc biệt khi áp lực thực tế không cách xa PN10 nhiều, nên chọn PN16 để có biên độ dự phòng.

Cách hiểu đúng là: PN16 không luôn cần thiết, nhưng nên dùng khi hệ thống có áp lực cao hơn hoặc yêu cầu an toàn cao hơn.

Những lỗi thường gặp khi chọn van Samwoo theo PN10, PN16

Trong thực tế, nhiều lỗi phát sinh không phải do van kém chất lượng mà do chọn sai áp lực hoặc sai tiêu chuẩn kết nối.

Một số lỗi thường gặp gồm:

• Chọn PN10 cho hệ thống có áp lực gần hoặc vượt 10 bar.
• Không tính đến áp lực tăng đột ngột khi bơm khởi động.
• Không kiểm tra hiện tượng búa nước trong đường ống.
• Chọn van PN16 nhưng mặt bích đường ống lại không đồng bộ.
• Chỉ hỏi giá theo DN mà không nói rõ PN10 hay PN16.
• Nhầm áp lực danh nghĩa với áp lực vận hành an toàn thực tế.
• Không kiểm tra nhiệt độ làm việc của gioăng.
• Chọn theo hàng có sẵn mà không đối chiếu bản vẽ.
• Không kiểm tra yêu cầu nghiệm thu của hệ PCCC.
• Dùng chung một cấp áp lực cho mọi vị trí mà không xem điều kiện từng đoạn ống.

Để tránh sai sót, khi hỏi mua van Samwoo nên cung cấp đầy đủ: loại van, kích cỡ DN, áp lực PN, môi trường sử dụng, nhiệt độ, tiêu chuẩn mặt bích và vị trí lắp đặt.

Gợi ý chọn PN10, PN16 theo từng dòng van Samwoo

Mỗi dòng van Samwoo có vai trò khác nhau trong hệ thống, nên cách chọn áp lực cũng cần linh hoạt.

Van bướm Samwoo

Van bướm Samwoo thường dùng trong hệ nước, PCCC, HVAC và xử lý nước. Nếu hệ thống áp lực phổ thông, PN10 có thể phù hợp. Nếu lắp cho PCCC, trạm bơm hoặc tuyến ống chính có áp lực cao hơn, nên cân nhắc PN16.

Van cổng Samwoo

Van cổng thường lắp trên tuyến ống chính, vị trí chặn dòng quan trọng hoặc hệ cấp nước, PCCC. Vì vậy, nếu hệ thống có yêu cầu cao hơn về áp lực, van cổng PN16 sẽ an toàn hơn. Với hệ nước thông thường, PN10 vẫn có thể phù hợp nếu đúng bản vẽ.

Nếu khách hàng cần dòng van đóng mở hoàn toàn cho tuyến ống chính, có thể tham khảo thêm nhóm van cổng Samwoo để lựa chọn theo kích cỡ, kiểu ty nổi, ty chìm và cấp áp lực phù hợp.

Van 1 chiều Samwoo

Van 1 chiều thường lắp sau máy bơm hoặc trên tuyến ống cần chống dòng chảy ngược. Vì vị trí này dễ gặp áp lực dao động, nên cần kiểm tra kỹ PN. Với trạm bơm hoặc hệ PCCC, PN16 thường được cân nhắc nhiều hơn.

Lọc Y Samwoo

Lọc Y cần chọn đúng áp lực vì thiết bị này nằm trực tiếp trên đường ống và có thể chịu áp như các van khác. Nếu hệ thống PN16, lọc Y cũng nên đồng bộ PN16 để tránh yếu điểm trong hệ thống.

Lưu ý khi lắp đặt van Samwoo PN10, PN16

Chọn đúng PN mới là bước đầu. Để van vận hành ổn định, việc lắp đặt cũng rất quan trọng.

Một số lưu ý cần nhớ:

• Kiểm tra đúng thông số PN trên thân van hoặc hồ sơ kỹ thuật.
• Đối chiếu tiêu chuẩn mặt bích trước khi lắp.
• Dùng đúng gioăng, bulong và phụ kiện phù hợp.
• Siết bulong đều lực, tránh lệch mặt bích.
• Không ép van vào hệ thống nếu lỗ bulong không trùng.
• Không dùng van PN10 thay cho PN16 nếu bản vẽ yêu cầu PN16.
• Kiểm tra áp lực thử sau khi lắp đặt.
• Với hệ có máy bơm, cần kiểm tra thêm van 1 chiều, khớp nối cao su và thiết bị chống rung.
• Với hệ PCCC, cần tuân thủ đúng yêu cầu nghiệm thu của công trình.
• Bảo trì định kỳ để phát hiện rò rỉ, rung, xì gioăng hoặc lỏng bulong.

Kết luận

Cách chọn van Samwoo theo áp lực PN10, PN16 cần dựa trên áp lực làm việc thực tế, áp lực lớn nhất có thể phát sinh, tiêu chuẩn mặt bích, môi trường sử dụng và yêu cầu của bản vẽ công trình. PN10 phù hợp với nhiều hệ thống nước, HVAC, xử lý nước và cấp thoát nước phổ thông. PN16 phù hợp hơn với hệ PCCC, trạm bơm, tuyến ống chính, hệ áp lực cao hơn hoặc công trình cần độ an toàn lớn hơn.

Không nên chọn PN10 chỉ vì giá rẻ, cũng không nên chọn PN16 theo thói quen nếu hệ thống không cần. Lựa chọn đúng là lựa chọn phù hợp với áp lực, vị trí lắp đặt và điều kiện vận hành thực tế.

Với các công trình có máy bơm, áp lực dao động hoặc yêu cầu nghiệm thu kỹ thuật, khách hàng nên kiểm tra kỹ thông số trước khi đặt hàng để đảm bảo van Samwoo hoạt động ổn định, an toàn và bền hơn trong quá trình sử dụng.

Câu hỏi thường gặp về van Samwoo PN10, PN16
